一、夹套保温硬密封蝶阀--概述

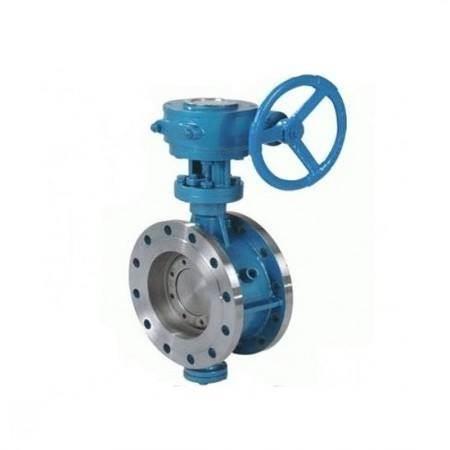

BD343H夹套保温硬密封蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。
二、夹套保温硬密封蝶阀--特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、夹套保温硬密封蝶阀--执行标准
| 设计与制造 | 结构长度 | 法兰连接尺寸 | 压力试验 |
| GB122389-89 JBT8527-97 | GB12221-89 | GB/9115-2000、GB/T17241.6-1998 | GB/T13927-92 |
四、夹套保温硬密封蝶阀--主要参数
| 阀体材质 | 铸钢/WCB | ||||||||||||||
| 阀盖 | 铸钢/WCB | ||||||||||||||
| 阀杆 | 2CR13 | ||||||||||||||
| 压力等级 | 1.0Mpa | ||||||||||||||
| 适用 工况 | 适用介质 | 水、蒸汽、油品、空气、酸类、海水 | |||||||||||||
| 适用温度 |
-40～425℃ |
||||||||||||||
