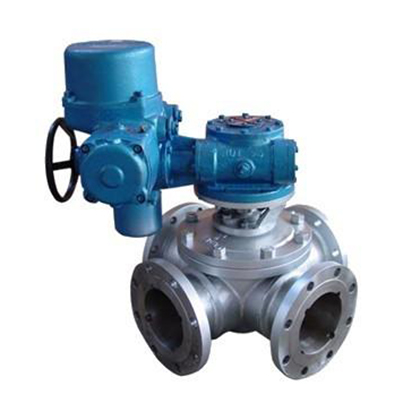

Q946F 云南电动四通球阀 概述：
电动四通球阀是采用角行程电动执行器及四通球阀组成，在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品和食品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
Q946F 云南电动四通球阀 结构特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
Q946F 云南电动四通球阀 技术参数：
● 阀体及内件
|
阀体形式 |
四通铸造阀体 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JB/T79.2-1994、 ASME/ANSI B165 |
|
连接形式 |
法兰式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
设计和制造 |
GB/T12237-1989； APl608 |
|
检验和试验 |
GB/T13927-1992； APl 598 |
流向原理图：
如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
|
|
“LL”型介质切换图 |
