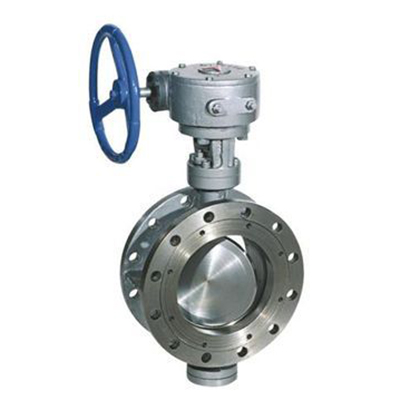

D343W 合肥三偏心不锈钢硬密封蝶阀概述：
法兰不锈钢蝶阀采用精密的J形弹性密封和三偏心多层次金属硬密封结构，被广泛用于温度≤425℃的治金，电力，石油化工，以及给排水和市政建设等工业管道上，作调节流量和载断流体使用的不锈钢阀门。该阀采用三偏心结构，阀座与蝶阀密封面均采用不同硬度和不锈钢制作，具有良好耐腐蚀性，使用寿命长，产品符合国家GB/T13927-92 阀门压力试验标准。
D343W 合肥三偏心不锈钢硬密封蝶阀特点：
1、本阀采用三偏心密封结构，阀座与蝶阀几乎无磨损，具有越关越紧的密封功能。
2、阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，，密封面耐磨损，使用寿命长。
4、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间的位置影响，可在任何方向安装。
5、驱动装置可以多工位安装，便于用户使用。
D343W 合肥三偏心不锈钢硬密封蝶阀用途：
法兰式硬密封蝶阀适用于电力，热力、高温煤气、可燃性气体、热空气、城市供热、供水、污水处理、化工、冶金、制糖、造纸、造船、航空、钢铁等企业。蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的时正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。
主要技术参数：
|
公称通经DN（mm) |
50～2000 |
|||
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
|
制造标准 |
JB/T 8527-97 |
|
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T |
