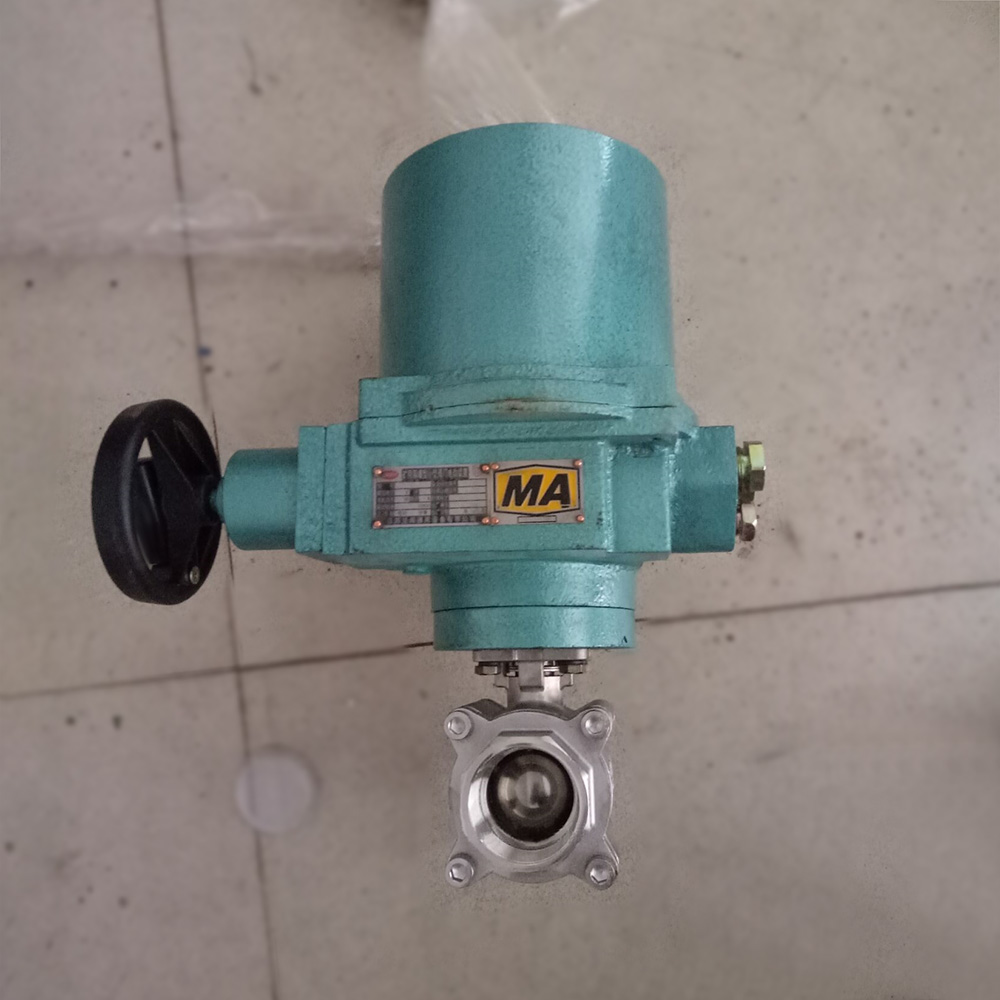

MGQ911F 贵州矿用高压电动球阀参数：
名称: 矿用电动球阀
型号: MGQⅡ/MGQⅠ
品牌: 重庆大才
公称通径: DN25-DN50mm ;
公称压力: PN1.6~PN16Mpa;
适用温度: -20℃~150℃;
阀体材质: 碳钢、不锈钢;
适用介质: 水、油品、气体类;
MGQ911F 贵州矿用高压电动球阀概述：
矿用电动球阀，螺纹/法兰连接，阀体不锈钢材质，驱动装置符合隔爆等级，主要适用于煤矿井下具有瓦斯、煤尘爆炸危险及水质差、水压范围广的自动化防尘、防灭火自动控制喷雾，作水路自动控制开关。该电动球阀可单独使用也可与其他监控系统关联配套使用。电动球阀是一种由球体旋转而开闭水路的新型电动阀门，其适应的供水压力范围广，不受泥沙、污水影响，供水通径大，工作过程中通电时间短、工作稳定可靠，是一种用途广、使用寿命长、输水能力高、抗干扰能力强的理想的水控制阀门。
MGQ911F 贵州矿用高压电动球阀结构原理：
电动球阀由电动装置和球阀两大部分组成，构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小 ，驱动力矩小，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性。电动装置由微型电动机、数字逻辑控制电路、减速机构、行程控制机构等组成。电动机通过齿轮式减速机构驱动输出轴，输出轴通过十字转接头去驱动阀杆，阀杆驱动球体转动实现阀的开、关。行程控制机构形式为凸轮块式。行程控制凸轮有开向和关向之分，分别通过相应的微动开关控制开向和关向行程。
使用维护说明：
GND是球阀开启与关闭共用信号输入端；
ONIN为控制开信号输入端,该端接+24V电源时球阀旋转开启。
当OFFIN接(+24V)电源时球阀旋转关闭；
球阀的开启口径由安装在球阀上面的限位开关调整,开启口径越大则开/闭时间。
