呼和浩特38中空锚杆图片参数性能参数

蓟县规格型号技术更新牡丹江市中空锚杆效果参数新报价

iderzhangerfeng中空注浆锚杆

符合tb/t 3209-2008中华人民***铁道标准
表一 中空锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差

普中空空链杆产品规格
 牌号  公称直径mm   公称壁厚mm  公称截面积mm2   质量公称质量kg/m    允许偏差%
q345   ф25×5          5           314.2         2.47              ±4

表二 中空锚杆体的屈服力、***力和断后伸长率a

普通中空锚杆产品规格
 牌号    屈服强度rel   抗拉强度rm    屈服力   ***力断后伸长率a%
 ф25×5
 q345      不小于325     102          153       21


注：1、屈服力是指纵向拉伸的中空锚杆体在屈服期间，不计初始瞬时效应时所测得的最小拉力

2、***力是指拉断中空锚杆体时所测得的***拉力

2.中空锚杆体力学性能

2.1当用满足规定的材料做中空锚杆体时，应满足屈服力***力的设计值，屈服强度限强度和断后伸长率的最小值应符合相应国家或行业标准规定。

2.2中空锚杆体纵向拉伸式样应有明显的屈服(颈缩）台阶。

2.3中空锚杆体实测***力与实测屈服力之比不应小于1.25。

2.4中空锚杆体实测屈服力与标准规定的屈服力最小值之比应不大于1.3。

2.5中空锚杆体最薄弱处***承载能力的实测值应不小于表二规定的中空锚杆体***力最小值。

3.组合锚杆体力学性能

表三 组合锚杆体的公称直径、公称壁厚、公称截面积、公称质量及允许偏差

表四 组合锚杆体的屈服力、***力和断后伸长率

4.1组合锚杆体的内外表面不应有裂缝折叠轧折离层结疤和锈斑等缺陷

4.2组合锚杆体内外表面的油污应清除

4.3中空锚杆体和连接套的外表面应热镀锌或覆环氧树脂涂层，热镀锌应符合jt/t281规定，镀锌层平均厚度不应小于0.061mm,环氧树脂涂层应符合jg3042规定

表五 锚杆体的标准长度及允许偏差

标准长度l  2.5  3.0  3.5  4.0  4.5
允许偏差mm  ±5
注：根据用户要求，可提供其他长度的锚杆体
5. 锚杆体弯曲度和端头

5.1锚杆体的弯曲度不应影响正常使用，必要时要进行校直处理，每米弯曲度不应大于4mm，总弯曲度不应大于锚杆体总长度的0.3%

5.2锚杆体的端部应剪切正直，端部螺纹长度不小于200mm

6. 垫板

6.1垫板应符合gb/t709牌号q235的热轧钢板

6.2垫板尺寸及允许偏差应符合表六的规定

6.3垫板应冲压成碟形

表六 垫板尺寸及允许偏差

规格 150×150×6
 边长mm 150-5
 边长mm 150-5
 厚度mm  6-0.55

6. 螺母

6.1螺母应采用一端球形的六角螺母，应符合gb/t56的规定

7. 止浆塞和锚头

7.1止浆塞和锚头应采用无污染、耐腐蚀的橡胶、塑料、金属或木材加工

7.2止浆塞应满足不小于1mpa注浆压力的使用要求

7.3锚头出浆口的内径应不小于6mm

通中空锚杆由中空锚杆体、垫板、螺母、止浆塞、锚头等组成的锚杆，
组合中空锚杆由中空锚杆体、钢筋、连接套、垫板、螺母、止浆塞、锚头、排气管等组成的锚杆
锚头安装在锚杆体顶端，用于居中锚杆体的部分
止浆塞用于封堵锚孔砂浆，并来锚杆体固定或居中的部件。
连接套用于接长锚杆，有相应内螺纹的连接件。

分类
普通中空锚杆 产品规格 φ25*5，φ25*7，φ28*5.5，φ32*6，中空锚杆体材料牌号q345.
组合中空锚杆的产品规格 φ20 ，φ22，φ25 钢筋牌号hrb335或者hrb400;
普通中空锚杆用于边墙或锚孔向下倾斜的部位时，应采用锚孔底出浆、锚孔口排气的排气注浆工艺，锚孔内的砂浆由里向外充盈，中空锚杆体兼进浆管用。
普通中空锚杆用于供部或锚孔向上倾斜，阳角大于30度的部位时，应采用锚孔口进浆、锚孔底排气的排气注浆工艺，锚孔内的砂浆由外向内充盈，砂浆由进浆管注入锚孔，中空锚杆体的中空内孔作排气回浆管用，锚孔捏的空气从中空锚杆的中空内孔，注浆完成后，应立即安装堵头。
进浆管机兼进浆管用中空锚杆体的内径不应小于16mm。
进浆管露头有螺纹或其他注浆连接装置。
中空锚杆应有居中措施。
中空锚杆体外表面应有与螺母相配的连接螺纹，螺距8mm-13mm，螺纹高度1.5mm--2mm；
当采用带排气装置的中空锚杆体时，兼进浆管的中空杆体可经连接套与中空锚杆体连接，连接套上应设出浆口，出浆口不应少于2个，直径不应小于16mm，并应按径向均匀布置，与中空锚杆体中空内孔相通的排气管，其内径不应小于6mm。
中空锚杆体可采用连接套接长，连接套与中空锚杆之间不应采用焊接。

中空锚杆材料
中空锚杆体应优先采用符合gb/t8162，牌号为q345的结构用无缝钢管。
在满足碳当量不大于0.55%，断后伸长率a不小于16%的前提下，中空锚杆体可采用符合国家或行业标准规定的其他牌号无缝钢管。
碳当量的迹象应付gb/t1499.2-2007规定。
交货状态中空锚杆体应以热轧、正火热处理或正火加回火热处理状态交货。
中空锚杆体的公称直径，公称壁厚、公称截面积、公称质量及允许偏差。
中空锚杆体连接套应选用符合gb/t699规定的45钢或符合型式检验要求的其他材料。
中空锚杆体端头
中空锚杆体端头应设置锚头，并优先采用锚固力不小于1kn的涨壳式锚头。
中空锚杆体表面质量
中空锚杆体的内外表面不允许有裂缝、折叠、轧折、离层、结疤和锈斑等缺陷。
中空锚杆体内外表面油污应清除
中空锚杆体露头端的外表面应热镀锌或覆环氧树脂涂层，其范围不小于500mm，热镀锌应符合jt/t281规定，镀锌层平均厚度不应小于0.061mm，环氧树脂层应符合jg3042规定。
组合中空锚杆使用于供部或锚孔向上倾斜的部位。
组合中锚杆用于锚孔向下倾斜的部位时，锚孔内的砂浆由外向里充盈，锚孔内的空气从排气管排出，注浆完成后，应立即安装堵头。
组合锚杆体中空锚杆体经连接套与钢筋连接组合而成，连接套上应设出浆口，出浆口不应少于2个，直径不应小于16mm，并应按径向均匀布置。
连接套与中空锚杆体、钢筋间的连接应采用直螺纹机械连接，不应采用焊接
螺母应采用一端球形的六角螺母符合gb/t56的规定。

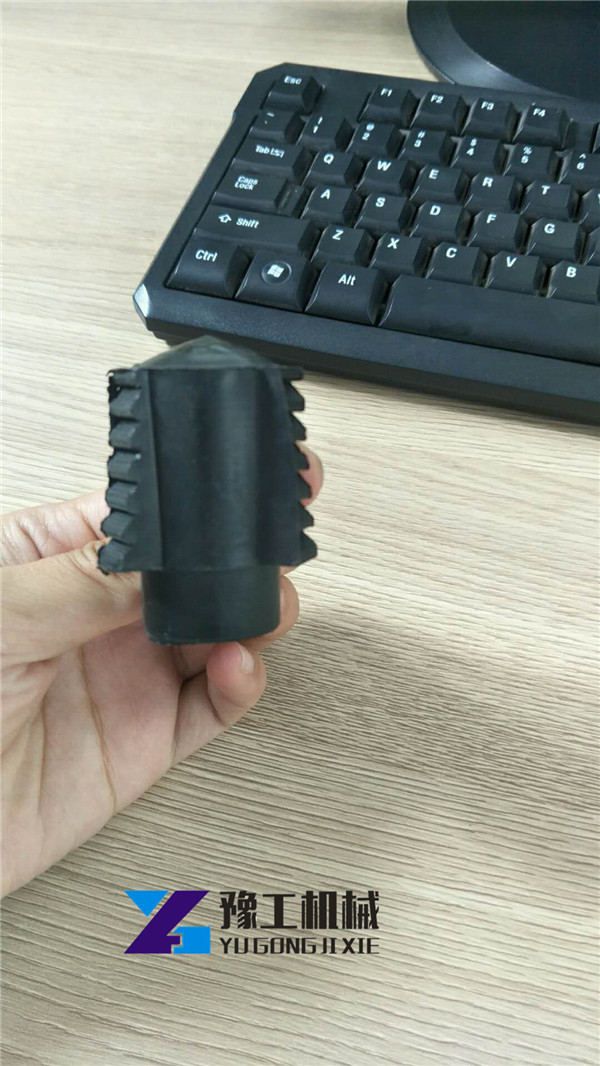

止浆塞和锚头
止浆塞和锚头应采用无污染、耐腐蚀的橡胶、塑料、金属或木材加工。
止浆塞应满足不小于1mpa注浆压力的使用要求。

2.5标段划分：本项目本次招标分为1个标段（具体标段划分详见招标文件）。3.投标人资格要求：3.1具有独立法人资格，持有合法有效的企业法人营业执照，建设行政主管部门颁发的安全生产***。3.2资质要求：地质灾害治理工程乙级及以上或地基及基础工程专业承包三级及以上资质。3.3项目经理的要求：拟担任本项目的项目经理须为建筑工程专业二级及以上注册建造师（二级建造师必须在广东省注册），且在投标人单位注册；并持有项目经理安全培训考核合格证（b类）。3.4无违规***行为，在地方***及中国南方电网有限责任公司、深圳供电局有限公司的承包商资信档案中没有处于限制投标资格的处罚。3.5在招投标活动、供货合同履行、售后服务及产品运行过程中，未受到中国南方电网有限责任公司、深圳供电局有限公司的通报批评或投诉。出现过事故或重大问题，但已采取了有效的整改措施及善后处理，并得到南方电网公司或深圳供电局有限公司的验证。3.6不接受联合体投标。某高地应力区缓倾互层岩体无砟轨道隧道建成通车后,部分区段因隧道底部持续隆起而引起结构开裂、破坏。在实施预应力锚索(杆)加固方案后,底部隆起趋势仍未抑止,为此对该隧隧道底部隆起原因进行详细的调查分析。在现场实测和实验资料的基础上,采用flac2d数值软件建立隧道平面应变模型,研究隧道底部隆起的原因;对预应力锚索(杆)锚固和钢管桩结合中空锚杆注浆加固两方案进行模拟,比较二者的整治效果。结果表明:高地应力、隧道底部下伏缓倾互层岩体及仰拱下部存在软弱岩层是导致隧道底部隆起的主要原因;预应力锚索(杆)加固方案虽能一定程度抑制隧道底部的隆起,但不能显著改善隧道底部结构的受力状态,因此不能得到理想的整治效果;钢管桩结合中空锚杆注浆加固方案不仅能有效抑制隧道底部的隆起,而且能明显改善隧道底部结构的受力状态,同时通过注浆又可抑制隧道底部软弱岩层的进一步劣化,防止病害持续发展,显然此方案更适用于该隧道底部隆起的整治。介绍自钻式中空锚杆的受力原理、性能参数、设计要素、施工技术要点和创新亮点,对高陡边坡混凝土施工的垂直运输方案进行分析探讨。通过阳江核电站主厂区西侧边坡防护加固工程实践,阐述边坡防护加固处理措施选择的依据条件,表明自钻式中空锚杆在灾害性地质边坡治理中更具先进性、适用性、经济性。
