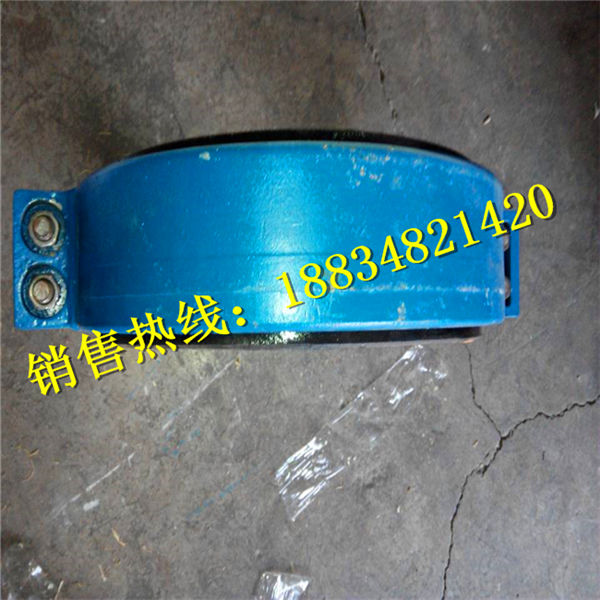

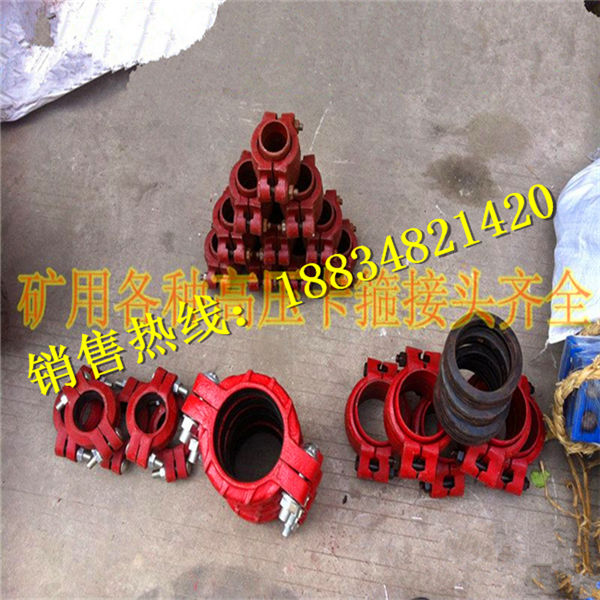

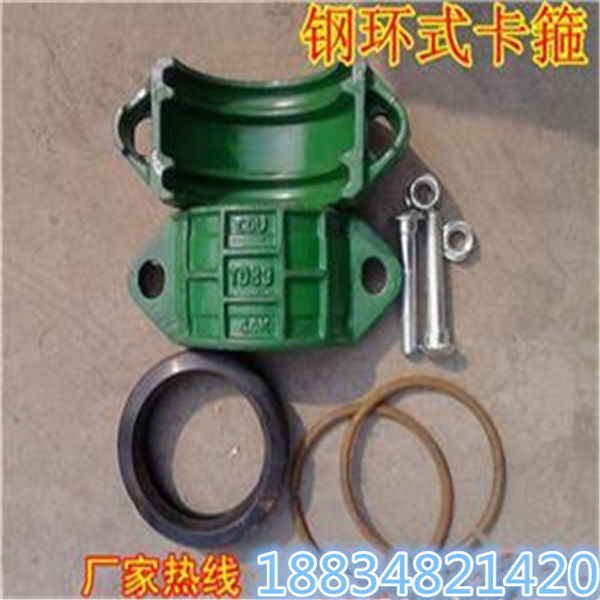

卡箍接头设计独特，结构新颖合理，性能可靠，给工程施工、维修带来极大的方便和效益。卡箍接头广泛用于供水、排水、电力、冶金。
|
公称直径DN |
钢管外径D |
间隙h |
大允许偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
公称直径DN 钢管外径D 间隙h 大允许偏转角 A Max~Min 螺栓规格 重量KG 公称压力MPa
40 48 5 2° 65 85~80 M10*50 1.25 4.0
50 57 6 3° 65 88~82 M10*50 1.50 4.0
70 76 6 3° 68 90~84 M10*60 1.80 4.0
80 89 6 3° 68 90~84 M10*60 2.25 4.0
100 108 8 4° 72 92~84 M10*80 2.88 4.0
125 133 8 2° 75 92~84 M14*80 3.50 4.0
150 159 10 3° 78 94~84 M14*90 4.65 4.0
200 219 12 4° 80 96~84 M14*100 7.60 2.5/4.0
250 273 12 3° 80 98~86 M16*100 11.2 2.5/4.0
1.端盖采用卡箍结构，避免了现有技术的端盖法兰因螺栓较多需要逐个拆卸而使用不便、费时费力的不足。
2. 端盖采用卡箍结构，因此端盖的轴向受力较均匀，不会因端盖的偏斜而产生试验误差。
