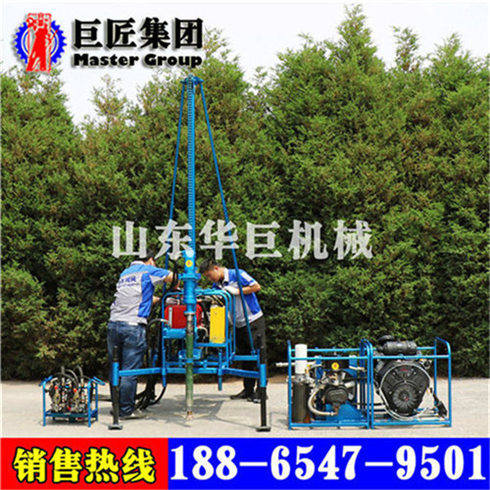

一、SDZ-30S山地钻机简介
SDZ-30S山地钻机是山东华巨结合自身多年物探地震钻机经验，并整合国外优秀山地钻机，将山东华巨SDZ-30型分体式山地钻机重新优化设计而新推一款高性价的升级款山地钻机。SDZ-30S轻便山地钻机可满足空气震击钻孔等工艺施工要求，以适应不同地质环境的钻孔作业。山东华巨SDZ-30S山地物探钻机现已广泛适用于山地、丛林、丘陵、戈壁、黄土塬、季节性农田等复杂无水地带进行石油天然气地震勘探、矿场勘察、地质结构调查等钻孔工程施工作业。
二、SDZ-30S山地钻机特点
采用轻量模块化设计，拆装快速，便于搬运。
钻机底座和钻架加强、加固，更加抗震，使用更长久。
底座前端设计有两组丝杠支撑，提钻时钻机更稳定。
采用全新优化的液压系统，效率更高、操控更好。
液压油箱采用钣金工艺制作成形，减少焊缝，经久使用不漏油。
加长液压泵站和操作台之间的油管，可实现3米外操作。
采用螺杆式空压机，相比活塞机具备能耗低、噪音低、出气品质高、排气压力稳定无脉动、运行故障率低等显著优点。
三、SDZ-30S山地钻机技术参数
|
SDZ-30S山地钻机 |
|||
|
钻机能力 |
钻孔方式 |
|
空气震击钻孔 |
|
钻孔直径 |
mm |
76 |
|
|
钻孔深度 |
m |
30 |
|
|
钻杆 |
mm |
Φ60*1500 |
|
|
给进行程 |
mm |
1850 |
|
|
液压泵站 |
汽油机功率 |
hp |
35 |
|
额定压力 |
Mpa |
20 |
|
|
额定流量 |
L/min |
60 |
|
|
动力头 |
输出扭矩 |
N.m |
1000 |
|
输出转速 |
r/min |
0～140 |
|
|
加压提升系统 |
额定加压力 |
KN |
7.5 |
|
额定提升力 |
KN |
15 |
|
|
提升速度 |
m/s |
0.77 |
|
|
螺杆空压机 |
汽油机功率 |
hp |
35 |
|
排气量 |
m3/min |
3.5 |
|
|
排气压力 |
Mpa |
0.8 |
|
四、SDZ-30S山地钻机配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
底座总成 |
套 |
1 |
包含底盘、支腿、丝杠支撑。 |
|
2 |
钻架总成 |
套 |
1 |
包含斜拉杆、桅杆、链轮、链条、提升马达、回转马达、进气座。 |
|
3 |
泵站动力包 |
套 |
1 |
包含框架、发动机、皮带轮、皮带。 |
|
4 |
泵站总成 |
套 |
1 |
包含框架、液压油泵、液压油箱、液压油管、散热器。 |
|
5 |
液压油管 |
套 |
1 |
包含液压油管、连接头。 |
|
6 |
操作台 |
套 |
1 |
包含框架、平衡阀、控制阀、操作手柄、节流阀。 |
|
7 |
空压机动力包 |
套 |
1 |
包含框架、发动机、皮带轮、皮带。 |
|
8 |
螺杆空压机 |
套 |
1 |
包含框架、空压机、散热器。 |
|
9 |
气带 |
盘 |
1 |
用于连接空压机和钻机。 |
|
10 |
Φ60钻杆 |
米 |
30 |
1.5米/根 |
|
11 |
Φ70冲击器 |
支 |
1 |
Φ70 |
|
12 |
Φ76冲击钻头 |
个 |
1 |
Φ76 |
