产品名称：进口电动V型调节球阀|美国斯克SRK
产品型号：SRKQ系类
产品厂商：深圳市鼎机阀门有限公司
产品数量：大量
产品单价：面议
产 地：美国
产品品牌：美国斯克（SRK）

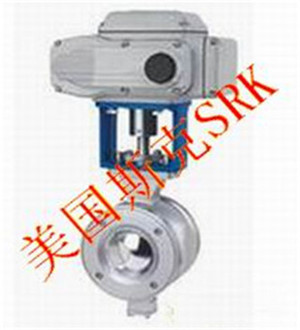

进口电动V型调节球阀|美国斯克SRK
美国斯克SRK电动V型调节球阀国内总代理：中国深圳市鼎机阀门有限公司--- 手机：1581744 3889 QQ:1928728284 电话0755-3655 3188
美国斯克SRK阀门在全球市场质量认可阀门品牌之一
进口电动V型调节球阀|美国斯克SRK
概述
SRK电动V型球阀，配用ALS、HQ、3810系列执行机构，开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性好，重量轻等特点。适用于除、角型、三通连接外的大部分场合，是替代进口产品的产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。
广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
可选功能：开关型、调节型、防爆型
产品特点
1、引进美国技术设计结构简单、重量轻、材料成本低，比同样流通能力的直行程调节阀更经济。
2、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
3、阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀 座的结构。
4、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内,保证控制的性。
5、当阀门关闭时，V型缺口与硬密封阀座之间产生楔形剪切作用，并既具有自洁功能可防止球芯卡死，特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体，含聚合物、颗粒物、结晶体等流体控制场合。
规格参数
|
公称通径DN(mm) |
25-400 |
|
公称压力PN(MPa) |
1.6-6.4 |
|
公称压力PS(MPa) |
2.4-9.6 |
|
密封试验 |
1.76-7.0 |
|
材料/代号 C P R |
|
|
主要 |
|
|
零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
|
|
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
|
|
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |
|
|
密封圈 聚四PTFE、不锈钢、硬质合金 |
|
|
填料 聚四PTFE、柔性石墨 |
|
|
适用 |
|
|
工况 适用介质 水，蒸汽，油品 类 类 |
|
|
适用温度 -28-400℃ -28-500℃ |
|
|
连接形式 对夹式、法兰式、法兰按JB79-59标准 |
|
技术性能参数
|
公称压力PN（MPa） |
1.6 - 6.4 |
|
工作转角 |
0-90° |
|
流量特性 |
二位开关型 全开或全闭式，调节型 近似等百分比 |
|
泄漏量（Q） |
软密封 O泄漏符合ANSI B16.104 5级 、硬密封 ≤10-4×阀的额定容量 |
|
允许压差 |
≤公称压力 |
|
电动执行机构 型 号 ALS系列、HQ型、3810R系列、PSQ系列、QT或QB型 |
|
电源电压 AC220V、AC380V、DC24V |
|
作用形式 开关型/调节型（隔爆型） |
|
调节型 输入信号 0～10mA、4～20mA 、1-5VDC |
|
输出信号 0～10mA、4～20mA 、1-5VDC |
|
基本误差 ≤±2.5% |
|
回 差 ≤±2.5% |
|
死 区 ≤2% |
|
可调节比 250:1 |
|
开关型 电源电压 AC220V/AC380V/DC24V |
|
反馈信号 有源触点信号、无源触点信号 |
