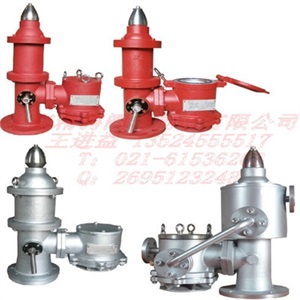

船用PV阀/船用高速透气阀

高速透气阀又称高速排放压力/真空阀，它是真空阀、压力阀和高速排放装置三位一体的重力式自动控制压力大小的货油舱透气装置。
其功能在货油装载过程中可使大量的蒸发气混合气体排出货油舱。
当阀开启后，出口处的排气速度在任何流量下都大于30m/s，在卸载过程中可使大量的空气吸入货油舱，以平衡油舱压力；
在驱除油气的过程中可使油气经本阀门排放出货油舱。
在正常航行中，由于温度变化，可使少量油气自动排出货油舱或使少量空气进入货油舱。
当油船甲板
上出现火情时，
本高速透气阀可阻止外界火苗进入受保护的舱室。
因
此，高速透气阀是油船、化学品船必备的透气装置。

本阀门的结构设计制造及试验按GB/T19699-2005

ISO15364:2000《船舶与海上技术货油舱压力/真空阀》标准，IMOMSC/Circ.677
《阻止火焰进入油船液货舱的装置设计、试验及安装的修订标准》，CB/T604-93《油舱空气管防火网》。

本公司生产的高速透气阀在达到排放压力时，其升程大，使用过
程中无颤振，无撞击，其性能安全可靠。高速透气阀规格DN50-300

本产品型式试验的试验项目有静水压力试验、气密试验、压力阀
开启压力和关闭压力试验、
真空阀开启压力和关闭压力试验、
耐腐蚀试验、冰冻试验、压力阀流动性能试验、真空阀流动性能试验、金属防火网后燃试验、
高速透气口后燃试验及耐久燃烧试验、
驱气帽后燃试验
PV高速透气阀又称高速排放压力阀、真空阀，用于油船及油化船的液货船，在装载、航行、压载和卸载时，无需用任何手动方式，自动控制液货舱内的压力，防止货油舱超压或真空。此外，为甲板上提供防火、防爆的自动保护。当液货舱超过设定压力时，压力阀能自动打开透气，当舱内外压力保持平衡时，阀盘将瞬间自动复位。当压力阀工作时，如果舱外发生火花，火花将被压力阀口喷出的高速气流吹离或吹灭。当真空阀工作时（即吸气时），如果舱外发生火花，火花将在真空阀的防火网上熄灭

本实用新型涉及一种船用高速透气阀，主要包括压力阀、真空阀、导流器(1)，压力阀由导流体(3)、上阀体(6)、下阀体(12)三级串接，一阀杆(2)置于导流体和上阀体型腔内，其顶部伸出导流体且固定连接导流器(1)，阀杆内装有磁力调节杆(4)，导流体(3)型腔内设有套于阀杆上且对应磁力调节杆的永磁环(5)，阀杆下部连接重块(7)和阀盘(9)，阀盘置于下阀体(12)顶部的阀座(10)上呈密封状态，又连同阀杆置于阀腔内。本实用新型采用重力阀与永磁吸力相结合的原理，稳定阀门的开启和关闭，无锤击现象，不产生液货舱回火，运行可靠，并将航程中的蒸气损失降到最低，是目前国际上最先进的高速透气阀。
