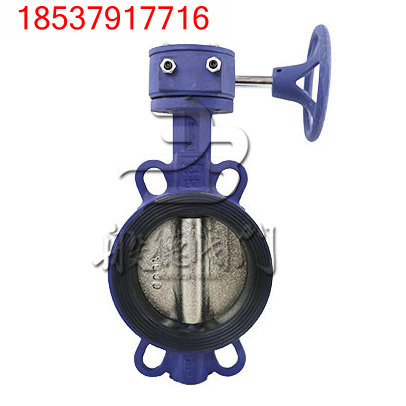

产品介绍:
该蝶阀结构简单，性能优良，使用广泛。可应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼、能源等领域；可适用一切腐蚀性、非腐蚀性的气体、液体、半流体、以及固体粉末等介质；在管线和容器上作为调节和截流装置使用。
产品参数:
| SIZE | H1 | H2 | φA | φB | L | φD | φD1 | 4-φd | |
| DN | IN | ||||||||
| 50 | 2" | 65.5 | 128 | φ125 | φ120 | 42 | φ77 | φ57.15 | 4-φ7 |
| 65 | 2.5" | 75 | 138 | φ145 | φ139.5 | 44 | φ77 | φ57.15 | 4-φ7 |
| 80 | 3" | 92.5 | 145.5 | φ160 | φ150 | 45 | φ77 | φ57.15 | 4-φ7 |
| 100 | 4" | 106 | 161 | φ190.5 | φ175 | 51.5 | φ90 | φ69.85 | 4-φ10.5 |
| 125 | 5" | 118.5 | 180 | φ216 | φ210 | 54 | φ90 | φ69.85 | 4-φ10.5 |
| 150 | 6" | 133 | 195 | φ241.5 | φ240 | 55 | φ90 | φ69.85 | 4-φ10.5 |
| 200 | 8" | 165 | 258 | φ298.5 | φ290 | 59 | φ115 | φ88.9 | 4-φ14.3 |
| 250 | 10" | 203 | 265 | φ362 | φ350 | 66 | φ115 | φ88.9 | 4-φ14.3 |
结构图:
产品优势:
安装更简单，使用更广泛
使用我公司的专利橡胶阀座，安装更简单，使用更广泛，与法兰水线接触面更宽。
稳定性更强
般德专利橡胶阀座相比较与挂胶蝶阀，橡胶不易脱落，端径橡胶更具弹性，外观更干净，使整体稳定性增加一倍。
不锈钢零配件，耐腐蚀
蝶阀定位盘、涡轮头、手柄螺栓、蝶板销子均采用不锈钢材质，更耐腐蚀，耐腐蚀度是普通产品的10倍。
