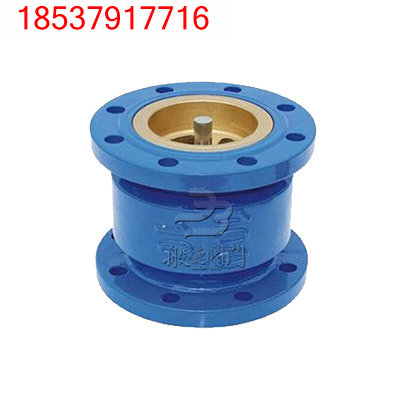

产品介绍:
消声止回阀的作用是阻止反方向流动，只允许介质向一个方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 不宜用于含有固体颗粒和粘度较大的介质。
阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
产品参数:
主要技术参数
| 型号 | 试验压力PS(MPa) | 适用介质 | |||
|
公称压力 PN(MPa) |
壳体 | 密封 |
工作温度 (℃) |
||
| HC41X | 1 | 1.5 | 1.1 | ≤120 | 水 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
主要外形尺寸mm
| 型号 | HC41X | |||||||||||||
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 | 545 |
580 |
| 零件名称 | 材料名称 |
| 阀体阀板 | 灰铸铁衬聚四氟乙烯 |
| 阀杆 | 铬有锈钢衬聚四氟乙烯 |
| 密封圈 | 聚四氟乙烯 |
结构图:
产品优势:
独有的阀瓣、阀体设计
阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数。
阀瓣升降灵活
结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象。
适应范围广
适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网。
体积小、经济实惠
阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、经济实惠。
