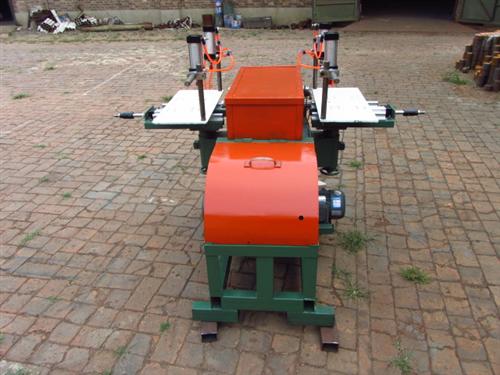

卧式双端榫槽机
双台面 · 高速主轴 · 效率高
用于门、桌、椅等产品的榫槽加工
宽度可通过数字显示器调整。
主轴总成沿精密圆柱导轨滑动，称动频率高，确保加工质量及效率。
双台面可进行左右两边同时加工，提高双倍工效率，工作台面可倾角加工。
主轴总成沿精密导轨高速滑动，精度高，移动快，高精度主轴适合重切削。
通过数字显示器的手动调整榫宽参数，让调整加工尺寸更方便，加工更准确。
独有的调速结构可对主轴榫槽加工进行调速，以适应不同加工需求，确保加工质量及效率。
工作台升降行程： ±80 mm
工作台面倾斜角度： 20°
最大榫槽宽度： 120+2R mm
最大榫槽深度： 60 mm
主轴转速： 6000 r/min
总功率： 1.5 kw
工作气压： 0.6Mpa
重量： 300 kg
外形尺寸： 1500x1050x1170 mm
榫槽机的操作与维护
①安装刀具。先将空心方凿用螺钉固定在主轴架滑板的下端，然后把蜗旋钻头或螺旋钻头通过空心方凿用钻卡装在主轴上。钻头的刃尖要伸出空心方凿外0.75～ 1.2 mm，钻头与空心方凿的内表面间的间隙为0.3 ～0.5 mm，以保证钻头能自由转动。 ②撞块位置的调整。开车前应根据所加工工件槽孔深度调整主轴架滑板上两个撞块的位置，调整好后固定。
链式榫槽机
电动机通过变速箱和链轮驱动切削链（带刀齿的链条）在刀架上旋转，木料夹紧在工作台上，加工时刀架带着切削链下降至一定深度即铣出矩形榫槽。加工长槽时，可移动工作台，并使切削链多次下降。链式榫槽机生产效率较高，但加工精度不高，大多用于建筑业加工门窗榫槽。
