排钻开关说明及使用 1、 开机关机：双排上的红色按钮为开机开关，向右旋转并向上提为开机，向下按为关机。
2、 水平控制：红色按钮向下一个为水平控制开关，向右旋转水平控制开，反向则关。
3、 垂直控制：红色按钮向下第二个为垂直控制开关，向右旋转水平控制开，反向则关。
4、 校刀控制：红色按钮向下第三个为校刀控制开关，向右旋转水平控制开，反向则关。
二、钻头说明及使用
红色钻头为反转，黑色钻头为正转，装钻头时应先装水平钻头，再对应的装垂直钻头，拔钻头时应先拔垂直钻头，再拔水平钻头。装钻头时一定要看好钻头正反转。
三、打孔前注意事项
1、仔细分析要货单，明确打孔是应注意的，并在板材上标注，和三排、手工沟通各 自应注意的地方。
2、 理板时仔细核对基材确保基材正确。
3、 仔细量好每块板，并在打孔时注意板材有无损坏，如有损坏、明显爆边、基材有问 题的直接更换。
4、 认真校对基准，确保柜体装起来没有明显的前口突出缩进情况。
5、 配合三排记录好打孔中出现的问题，板材补过来后及时打孔，完了送包装部。
6、 如有什么异议，双排必须服从三排。

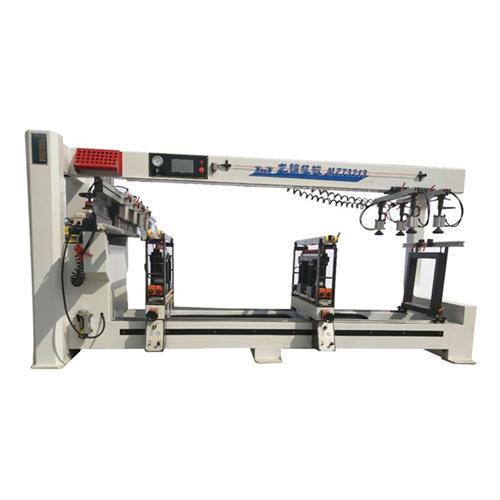

排钻就是用排钻机对家具部件进行加工孔位。机器轴距系统孔距生产商设为32mm，一个大排共22轴。共孔距为640mm,一个小排为320mm,刚学要记住32轴距系统的倍数，如13个轴孔距为416（32×13=416，排钻还可以打横，以主机方向为主方向，中心轴为0，钻头在右为加，在左为减，还要算当快，侧排定位算数可以自已定如160，192为侧排起点。进行加工最主要是看懂图纸，按图纸要求进行调机排孔位。要成为排钻高手要磨练三年以上
四、打孔操作说明
拉当：正常拉当宽度为66mm，拉当宽度在66mm——90mm时打孔时水平方向装两个 钻头，垂直方向装一个，垂直方向的钻头应和水平方向的里面的钻头对应，左右靠靠山，靠山到一个孔边上的距离为14.20mm——14.39mm。拉当宽度为100mm、112mm的水平方向装三个钻头，垂直方向装一个钻头，垂直方向的钻头对应水平方向中间的钻头。 2、 顶底板：打顶底板时（宽度为150mm以下的除外）水平方向装四个钻头，垂直方向装 两个钻头，垂直方向的钻头和水平方向里面的钻头对应。顶底板的宽度不同水平方向钻头的安装也不同，以下是不同宽度的顶底板水平钻头的装法：
100mm以下：2个 100mm——150mm：并排3个 150mm——190mm并排4个 190mm——220mm：空1个 230mm——250mm空2个 260mm——280mm空3个 290mm——310mm空4个 320mm——350mm空5个 360mm——380mm空6个 390mm——410mm空7个 420mm——440mm空8个 450mm——470mm空9个 480mm——500mm空10个 510mm——530mm空11个 540mm以上空12个
3、 消毒柜A底板：从后口靠外面的钻头向里调一个，中间空10个。吊柜底板装R1717 拉手的从前口靠水平方向外面的钻头向里调一个其他的不变。
