整机主要技术参数表
加工能力床身最大回转直径mmΦ360
工作台最大回转直径mmΦ110
最大加工直径mmΦ350
最大加工长度mm250
进给行程
X/Z轴最大行程mm340/250
X/Z 轴最小位移单位mm0.001
X/Z轴N.m伺服4/4
X/Z轴快移速度m/min 15/20
精度主轴旋转精度mm0.0001
加工圆度mm0.001
加工圆柱度mm0.003
加工表面粗糙度Raum0.4
X/Z轴重复精度mm0.003
X/Z轴定位精度mm±0.005
主轴主轴形式mm
超精密气静压主轴主轴通孔直径mmΦ60
主轴最高转速rpm10000
工件夹紧方式 气动活灵式夹头夹紧或6″卡盘
主电机功率(变频)kW4
控制系统数控系统台广数GSK928TDC/伺服
X、Y轴分辨率mm0.001
刀架刀架型式 排刀架刀架(型号/数量) 四件单面排刀架
刀杆尺寸mm16×16
机床净重kg1500
机床外型尺寸(长×宽×高)mm2000×1400×1580
电力需求(功率/电流)kW/A6kW/13A

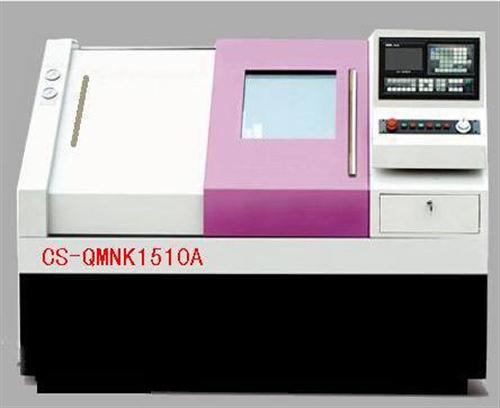

洛阳传顺机械设备有限公司公司研发生产的“CS-QMNK1510A超精密内园气静压数控磨床”采用气静压工件电主轴、气静压内圆砂轮电主轴,无形电磁工件夹具(或气动夹具),高精度光栅尺及进口精密数控系统,以及内孔自动测量仪在线检测,实现闭环控制系统,使整机达到圆度0.1um,圆柱度0.5 um的加工精度。
类型:轴承内外沟道磨床
品牌:洛阳传顺CS
重量:1200(kg)
主电机功率:3(kw)
外形尺寸:1660*1000*1780(mm)
加工精度:超精度0.1um
砂轮转速:40000(rpm)
最大磨削尺寸:孔深80孔径50(mm)
控制形式:数控
适用范围:通用
适用行业:通用
布局形式:卧式
安装形式:落地式
作用对象:五金
产品类型:全新
是否库存:是
型号:CS-QMNK1510A
是否提供加工定制:是
