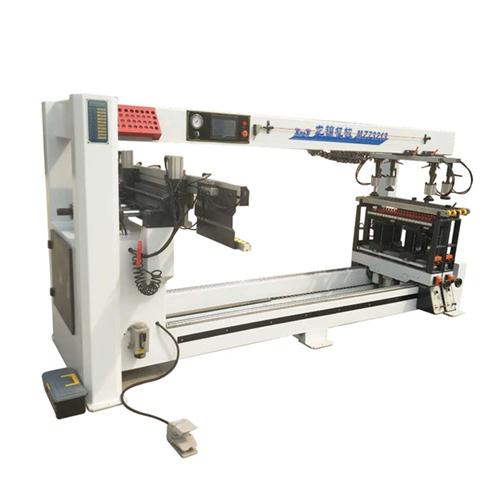

三排钻由一排水平钻排和两排垂直钻排构成，常用于打橱柜、衣柜的三合一孔，同样也适应于实木家具设备的钻孔工作。
15动力方面配备加大高转速电机，提高工作效率的同时进一步提高了打孔质量；
16机器带有拉拽式急停控制，方便紧急暂停机器，提高安全度。
17本机器具有一次性加工三排多个孔位之功能，其中，V1,V2排的钻排可在0~90°间作任意旋转，方便了工件多方位的加工，大大提高了工作效率。
5.3
在加工过程中要经常自检
,
每隔
5
分钟就要进行抽检
.
以防止档位松脱
.
钻嘴松
动
.
5.4
在加工过程中工件必须轻拿轻放
,
防止板面刮伤刮花
.
压痕等
.
5.5
加工完的板件必须做好标识
,
移交下一道工序
.
但必须有质检签名方为有效
(
没有质检的情况下暂时省略
),
5.6
工作完毕
,
按顺序关闭电源
,
清理机台上的灰尘并打扫周边环境卫生
.
6
技术质量要求
6.1:
所有板件必须选面加工
,
确保见光面无破损
,
划伤
,
崩边等现象出现
.
6.2:
打好孔的板件
,
孔位不能有发黑
,
爆裂
,
孔沿不能有毛刺
.
6.3
所有板件孔距误差不能超过
0.2cm,
孔位深浅不能超过
0.5mm
6.4
工件摆放高度不能超过
1.3
米
.
如图2所示为青岛西城木工机械公司生产的MZB73213标准型6排钻.其钻座排列是水平2排 .每个钻座的图2钻头数为21个，垂直4排.每排由两段独立钻座组成钻头数为2x 11个。可以加工工件宽度为190~2500arm加工工件长度为 250mm~2500mm加工工件的厚度为10~45mm。MZB73213标准型6排钻的钻座可以添加1到2排垂直钻座成为7排或8排钻这种类型排钻适合于加工孔位繁多孔数较多的板式零部件.而且在钻孔时基本上可以在一次 定基准后完成板式零部件的钻孔要求因此钻孔的孔位精度高.生产效率高是规模较大的板 式家具企业常见的钻孔设备。
总之板式家具零部件的钻孔是板式家具机械加工的最后一道生产工序在设计上必须根据排钻的类型和生产的工艺, 合理地布置零部件的孔位以达到在一次定基准后完成钻孔要求。实 现多孔位不多基准的目的确保钻孔的加工精度。
