机床钢制拖链、钢铝拖链、钢制拖链的支撑板样式主要有三种，不同支撑板的钢制拖链用途也不一样，我们应该根据钢制拖链使用环境的不同来选择不同支撑板形式，下面我们要分别介绍一下不同支撑板的钢制拖链。

　　1、Ⅰ型即整板式支撑板型，也就是铝型材支撑板整块式，在支撑板上根据用户使用要求打孔。该型钢制拖链强度比较大，适用于承载较大管、缆负荷，另请注意TL45型钢制拖链没有整板式的。

　　2、Ⅱ型即上下分开式铝型材支撑板型，这种同样可根据用户使用要求打孔。这种穿线拖链适用于管线接头直径大于支撑板内腔孔径或需经常拆装维修的场合。

　　3、Ⅲ型即框架式，内有塑料隔离片，适用于管缆规格品种较多的场合。

TLG型钢制拖链.TLG型钢制拖链生产厂家,TLG型钢制拖链价格，可承载数量多，重量大的电缆及油管，自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 － 600mm 链板高度为 50 － 150mm, 可任意选用。TLG 型钢制拖链其使用行程大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。

拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm链板的高度，也就是支撑板的高度，是由电缆直径决定的，机床限度运转时，如拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。弯曲半径要根据电缆的大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 －600mm ，行程小的可相应选择较小的半径。拖链的长度＝1／2行程＋4个弯曲半径, 这只适用于当固定联结是在行程的中点时.拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。

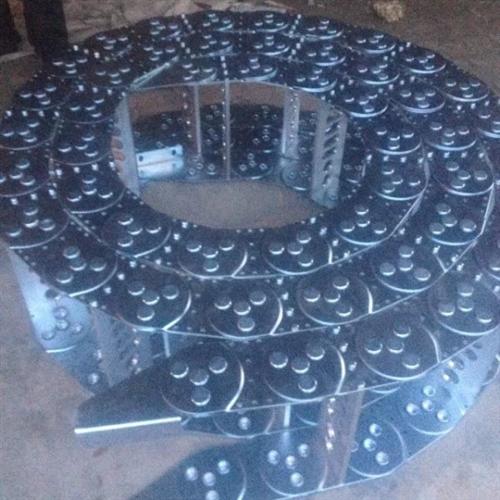

  钢铝拖链价格，钢铝拖链厂家。  TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。1.拖链可适应移动速度40米/分。2.拖链在移动速度时，噪声声压级不大于68分贝。3.拖链安全使用寿命不小于100万次(往复)钢铝拖链介绍：1、拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。2、相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。3、单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。4。另可提供分隔片，将链内空间按需要分隔开。承重型工程塑料拖链的尼龙含量在11%-14%之间钢制工程拖链更多地应用在海上石油平台。

钢铝拖链介绍：1、拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。2、相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。3、单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。4。另可提供分隔片，将链内空间按需要分隔开。承重型工程塑料拖链的尼龙含量在11%-14%之间钢制工程拖链更多地应用在海上石油平台，钢铁厂等一些大型重载机械上面，材质有Q235，430，304等材质。钢制拖链型号有TL65,TL95,TL125,TL180.TL225,TL250GLE75,TLG100,TLG125,TLG180,TLG225,TLG250.当使用环境比较恶劣时一般选用全封闭式工程拖链。
