双头锯组角机|萍乡组角机|组角机价格(查

  • 价 格: 面议 /
  • 供 应 地:山东省济南市
  • 发布公司:济阳县百顺机械厂
  • 产品型号:PM1674
  • 品 牌:百顺门窗设备
  • 发布日期:2017/12/1 14:35:12
  • 联系人QQ:1846565737 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

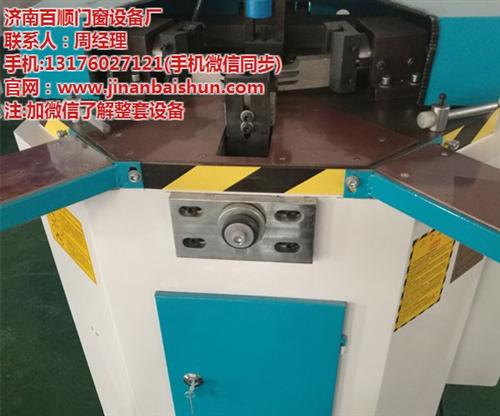

组角机◆ 性能特点 ● 该机是铝门窗生产专用设备,适用于角码结构型铝门窗 90°角连接。 ● 采用了机械联动新结构,使组角完全同步。 ● 定位采用了上下可调,适用于加工不同断面形状和尺寸的型材。 ● 左右冲头采用钢性同步进给,避免组角过程的无益变形,使窗角连接更牢固。 ● 同步进给机构使机器调整变得简单。

挤角缝隙:≤0.15mm

 技术参数:

 电源:380V   50HZ(三相四线)

 电机:1.5KW

 工作油压:15Mpa

 工作气压:0.5-0.8Mpa

 耗气量:2L/min

 适应型材宽度:120mm

 外形尺寸:1000mm×1200mm×1200mm

 重量:360Kg



调整将溢流阀松开,按下液压启动按钮,观察电机旋向(从上方观察电机应顺时针方向旋转)。若方向不对,请调换三相线的相对位置。

注意:本机工作压力为10mpa,在出厂前已调好,非技术人员请不要调动压力阀,以免出现异常,造成无谓损失。

将面板上的联动开关置“联动”,将控制面板上的时间继电器调整到一定时间,定位延时调为2s-3s,退刀延时调为3s-4s。

工件安装与调整

将装好角码的型材置于辅助前方,45度接缝处的外角点对准前面90度角的顶端。按型材高度调整主定位块高度,使之与型材相适应。组角刀具的高度与型材连接的角码高度相适应,当型材内侧凸筋特殊时应更换主定位块,使之能深入到筋间空腔内,不至于顶到筋上,因此主定位块设计成活连接,以便用户自行按型材配做各种定位块。

压入点K的位置和压入深度的调整

角连接是否牢固可靠,很大程度上取决于压入点K的位置与压入深度H的调整。

理论上K点应位于角码凹槽外侧斜边的延长线上,具体实践方法为直接将角码置于支撑和触角之间,并在角码内侧加垫片,垫片厚度等于型材的壁厚A,直接按角码凹槽外侧斜边对刀。

理论上冲铆深度以冲头冲压型材外壁,并将这部分材料压在角码凹槽底部,刚好顶在凹槽斜边上为宜。



想买个做断桥铝合金门窗的组角机,谁能给推荐一下,质量好的才行啊

告诉你个小秘密,一般人我不告诉他:买组角机还是要找组角机生产厂家——济南百顺门窗设备厂,百顺的门窗设备顶呱呱的!


正常工作油温为20-50,油温过高时,需要采取冷却措施或停泵,待油液充分冷却后才能正常工作。油温过低时,不允许直接工作,需采取加温措施,可通过外加温或低压运转来提升油温。





3故障及排除方法
