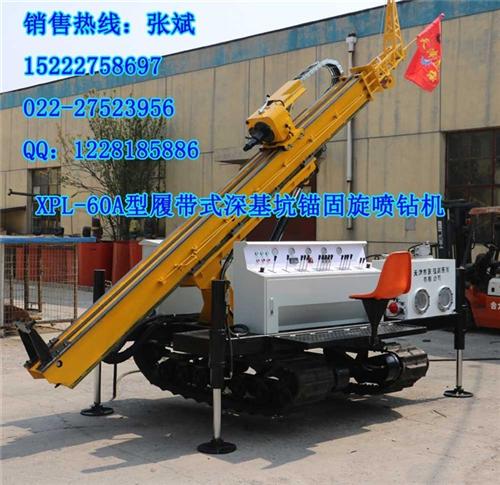

履带XPL-50型锚固旋喷钻机
主要技术参数：
1.扭矩：2000 N.m
2.动力头转速：0～240r/min
3.动力头行程：3500 mm
4.动力头额定提升力：30 kN
5.动力头允许加压力：12 kN
6 .钻孔深度：50 m
7 .钻杆直径：Φ42 mm；Φ50 mm
8.钻孔倾角:左右±3°； 前后0～100°
9. 电机功率：22 kW
10. 外形尺寸 [施工尺寸]：2600×1800×4600mm（长宽高）
[运输尺寸]：4600×1800×1780mm（长宽高）
11. 整机重量：2800 kg
12.系统压力：20 MPa
14.爬坡度：25°
15.行走速度：2km/h
旋喷排桩及防渗帷幕整体的连接质量优良旋喷排桩系由多个旋喷单桩连接而成，防渗帷幕亦是由多个定喷、摆喷或旋喷的单体组成。它们不是同时喷成，但是不存在新老连接不好的问题。防渗帷慕的稳定性较好。
因为高压喷射流的能量巨大，只要新老固结体能相连接，新固结体的喷射流能把老固结体表面冲击的非常干净，硬化后新老固结体连为一体。
旋喷桩加固技术的优点
（1）由于将水泥土与原地基软土就地搅拌混合，因而可大限度地利用原土；
（2）对周围原有建筑的影响较小；
（3）可按照不同的地基土的性质及工程设计要求，合理选择，设计比较灵活；
（4）施工设备简单，管理方便，施工时无振动，无污染，可在密集的建筑群中进行施工，而且料源广阔，价格低廉；
（5）土体加固后重度变化不大，粘性土固结体比原状土轻约10%（但砂类土固结体可能比原状土重10%左右），基本上轻于或接近原状土的容量，较小的产生附加沉降；
（6）低透气透水性，固结体内虽有一定的孔隙，但这些孔隙并不贯通，为封密型，而且固结体有一层较致密的硬壳，其渗透系数相当高，具有一定的防渗功能；
（7）固结强度高，单桩承载力较高；
（8）根据上部结构的需要，可灵活采取垂直喷射或倾斜喷射或水平喷射，使之形成柱状、壁状、块状等加固形式。
