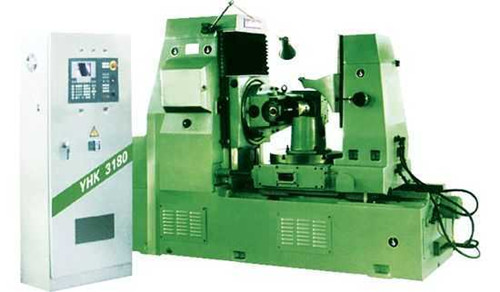

营口机床厂高精度数控滚齿机
营口机床厂数控滚齿机性能特点：
营口机床厂数控滚齿机适用于成批、小批及单件生产加工圆柱齿轮和蜗轮，及一定参数的鼓形齿轮也可用花键滚刀连续分度滚切长度小于300的6齿及6齿以上的短花键轴。且用链轮滚刀可以滚切链轮。本机床采用西门子802C数控系统，用交流伺服电机驱动轴向进给和工作台径向进给，可以实现两轴联动，加工各种工件。
营口机床厂数控滚齿机主要参数：
|
无后立柱时最大加工直径 |
800mm |
|
|
有后立柱时最大加工直径 |
620mm |
|
|
最大加工模数 |
10mm |
|
|
最大加工宽度 |
300mm |
|
|
工件上最小齿数 |
Z最小/K滚刀头数=6 |
|
|
刀架最大回转角度 |
240° |
|
|
刀架最大垂直行程（Z轴） |
350mm |
|
|
Z轴分辨率 |
0.001mm |
|
|
工作台直径 |
625mm |
|
|
工作台孔直径 |
80mm |
|
|
工作台面到小立柱滑座轴承端最大距离 |
720mm |
|
|
工作台面到小立柱滑座轴承端最小距离 |
400mm |
|
|
水平移动行程（X轴） |
450mm |
|
|
X轴分辨率 |
0.001mm |
|
|
允许安装的最大滚刀直径 |
180mm |
|
|
允许安装的最大滚刀长度 |
175mm |
|
|
滚刀最大轴向移动量 |
55mm |
|
|
滚刀主轴中心离工作台面距离 |
最大 |
590mm |
|
最小 |
240mm |
|
|
工件轴心到滚刀轴心间的距离 |
最大 |
500mm |
|
最小 |
50mm |
|
|
主轴转速范围 |
40-250rpm |
|
|
主电动机功率 |
5.5kw |
|
|
机床净重 |
5000kg |
|
|
机床轮廓尺寸（长×宽×高） |
2800×1400×1940mm |
|
