PCL型立式泡沫产生器,上海品牌
PCL型立式泡沫产生器设计制造等服务，产品广泛适用于水厂及水源工程，环境保护，市政设施，电力及公用事业，建筑行业，石油化工，钢铁、冶金，造纸行业；

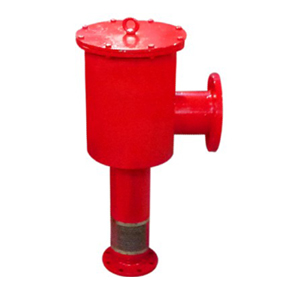

PCL型立式泡沫产生器是安装在油罐最上层圈板的罐壁上，用于油罐灭火时喷射泡沫的消防消防装置。喷口用玻璃片与罐内空气封隔，起到防止罐内油液或油气进入泡沫室与消防管道的作用。当供给的泡沫混合液流，经输送管道通过产生器时形成空气泡沫进入油罐，扑来油类火灾。
一、工作原理
PCL系列泡沫产生器主要由泡沫产生器组、泡沫喷管（现场自制）和导流板三个部分组成。当泡沫混合液流过泡沫产生器时，形成扩散的雾化射流，在其周围产生负压，吸入空气形成泡沫。空气泡沫通过泡沫喷管到导流板上，再经导流板折射到储罐内罐壁上覆盖燃烧液面。
二、技术参数
|
型号 |
额定进口压力(MPa) |
工作压力范围 |
额定混合液量(L/S) |
发泡倍数 |
特性系数K值 |
|
PCL8 |
0.5 |
0.3~0.6MPa |
4 |
≥6 |
108 |
|
8 |
215 |
||||
|
PCL24 |
16 |
430 |
|||
|
24 |
645 |
三、安装
１、立式产生器，是立式固定安装在甲、乙、丙类液体储罐上部。
２、产生器不宜安装在储罐顶部。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。
安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。
储罐壁上开孔位置图
|
型 号 |
H |
H1 |
|
(mm) |
||
|
PCL8(4-8L/S) |
180-200 |
100 |
|
PCL24(16-24L/S) |
240-280 |
150 |
３、将产生器出口法兰与泡沫喷管法兰（现场自制）连接牢固。
四、安装注意事项：
1. 如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾，导板组则不适用，而应换成其他合适的缓冲装置（如降落槽、泡沫溜槽等）。
2. 产生器的喷嘴不能被杂物堵塞。在泡沫系统安装完毕进行喷水试验前，可将喷嘴拆下，密封玻璃处用铁板挡住，然后对管道进行冲洗，待确保管道中无杂物后再将喷嘴装好，然后进行泡沫系统调试。
3. 为防止储罐内气体从产生器处外泄,在产生器壳体组出口端装有密封玻璃。密封玻璃一面有易碎划痕，有划痕面应朝出口方向安装。密封玻璃受到0.2MPa压力混合液冲击时将破碎。密封玻璃应在泡沫系统调试后再安装。每使用一次或其他原因造成密封玻璃损坏，应及时更换。
4. 产生器壳体组装有防雨罩和防杂物进入的滤网，安装时不应漏装。
5. 产生器安装在直径较小的储罐壁上，连接法兰平面与储罐壁圆弧面连接处有密封困难时，可以采取增加垫片或采取将连接法兰焊接在储罐壁上的办法。
6. 为保证产生器的安全，应在产生器下设有支承架等。由于发生火灾时可能产生储罐破裂或变形而使产生器及管道遭到损坏。为减轻损坏，应在产生器进口管道中安装一段能起缓冲作用的金属软管或采取其他措施。
五、使用和保养
1. 应注意供给的混合物中无杂物，以免产生器堵塞。
2. 应保证产生器的吸气孔畅通，不被杂物堵塞。
3. 应经常检查产生器是否完好，发现损坏件应及时调换。
