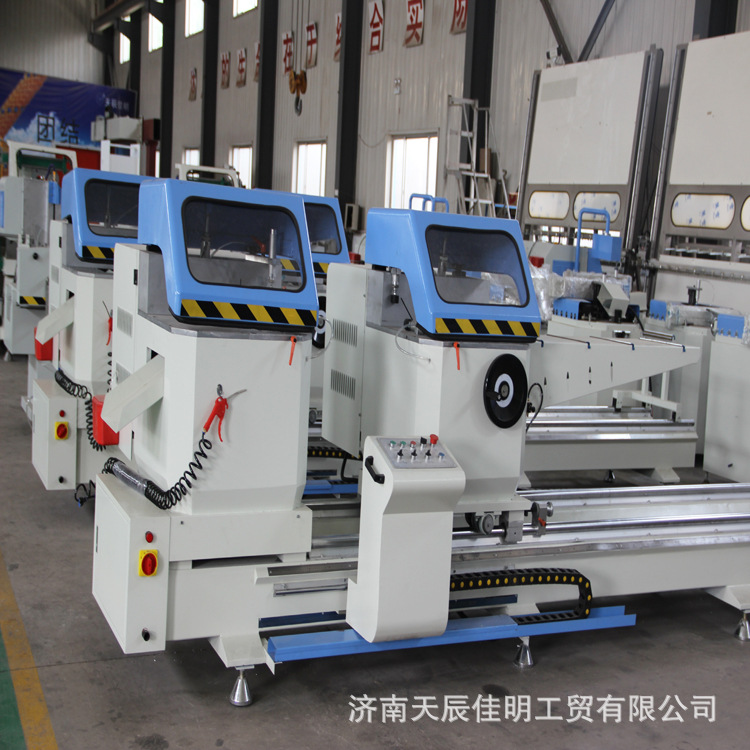

1、适用于铝门窗及幕墙型材的切割；
2、进给系统采用进口直线导轨副，精度高，稳定性好；
3、右机头移动采用高导程滚珠丝杠运动形式，传动精度高，定位准确，工作平稳；
4、该机采用日本“三菱”数控系统，可完成型材不同规格尺寸的自动下料；
5、两锯头可自动转换角度，实现 45°、 90°型材的角度切割；
6、原装进口硬质合金锯片，加工精度高、耐用度高；
7、进口直线轴承运动副，使工作精度稳定；高精度主轴，锯片转动稳定；
8、气液阻尼缸实现进给调速均匀，运动平稳；自动开合防护罩使工作安全方便；
9、自动感应中置拖料架使型材定位、装夹方便可靠 。
|
输入电源 |
380V 50HZ |
电机功率 |
2×2.2KW |
|
电机转速 |
2800r/min |
气源工作压力 |
0.5-0.8MPa |
|
锯片尺寸 |
F500mm×4.4mm×F30 |
耗 气 量 |
60L /min |
|
进刀速度 |
无级调速 0～ 3 m/min |
锯切宽度 |
max. 135mm |
|
锯切长度 |
450mm～4200mm |
锯切角度 |
90°、-45°、67.5° |
|
锯切高度 |
90°时max300mm ，45°时max200mm |
||
|
切割角度误差 |
± 5′ |
重复定尺长度误差 |
± 0.2mm |
|
切割型面平面度 |
≤ 0.10mm |
切割型面粗糙度 |
Ra12.5μm |
|
重 量 |
约2200kg |
外形尺寸 |
5500×1750×1990 mm
|

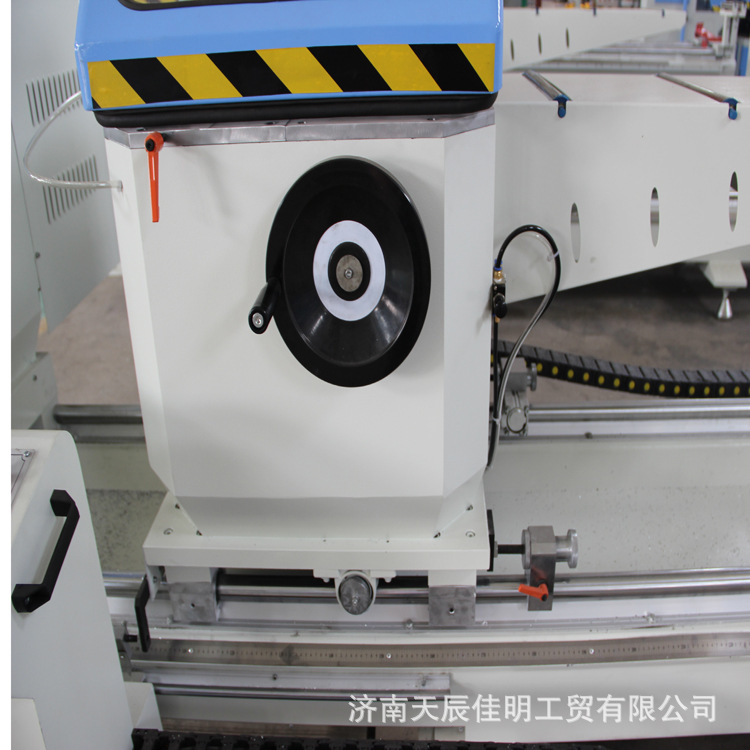

机床机身
机床导轨
