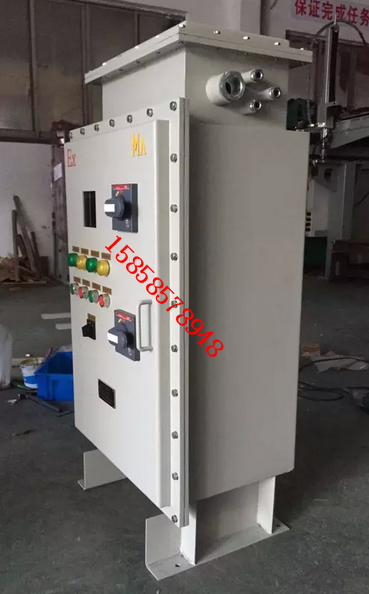

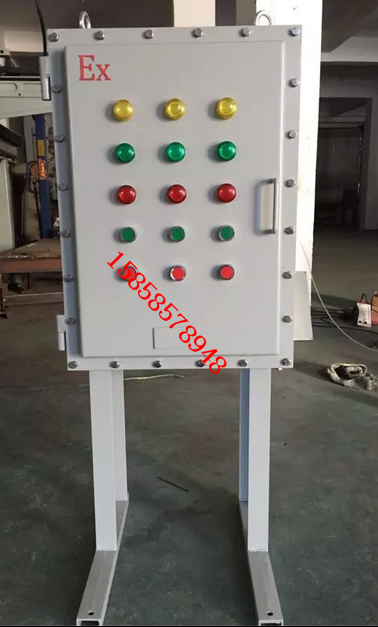

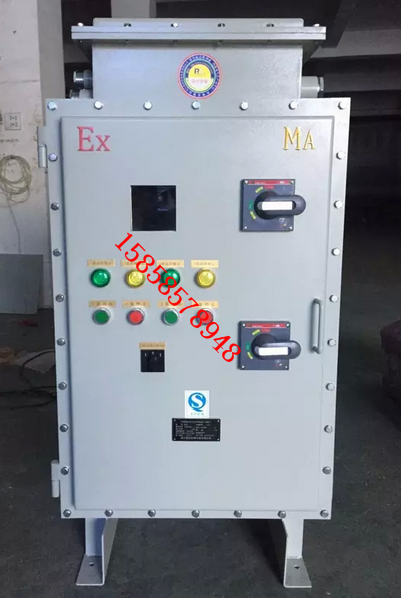

BQX-135KW电机星三角防爆启动箱用于交流380V、频率50Hz、功率为7.5-135KW以下的三相鼠笼感应电动机起动之用。本产品分为户内悬挂式,如有需要也可做成柜式;
【工作原理】:
启动鼠笼式异步电动机时,是将电动机的定子绕组先接成星行
待达到一定的额定转速,即启动完毕后,在额定的时间内再接成三角形运行。
技术参数：
产品型号
控制电机功率（Kw)
额定电流（A）
热继电器整定额定电流（A）
时间继电器整定值（S）
CBQ56-13
13
26
1.05ln
11
CBQ56-17
17
33
13
CBQ56-22
22
42.5
15
CBQ56-30
30
58
17
CBQ56-45
45
90
20
CBQ56-55
55
105
24
CBQ56-75
75
150
30
CBQ56-95
95
190
35
防护等级
防爆标志
防腐等级
进线口螺纹（G")
出线口螺纹（G")
电缆外径（φ，mm)
IP54
Exd II BT4
WF1
1/2-3
1/2-3
17-45
本产品的优点:可以降低启动电流，减轻它对电网和同一配网中其它电气设备的的冲击。启动时的工作电流只有按三角形直接启动的1/3。如果直接启动时的启动电流以6－7倍，则在星三角启动时，启动电流才2－2.3倍。起动转矩也降为原来按三角形接法直接起动时的1/3。
【安装和使用】
安装在户内时，保证在下列条件下正常工作：
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
