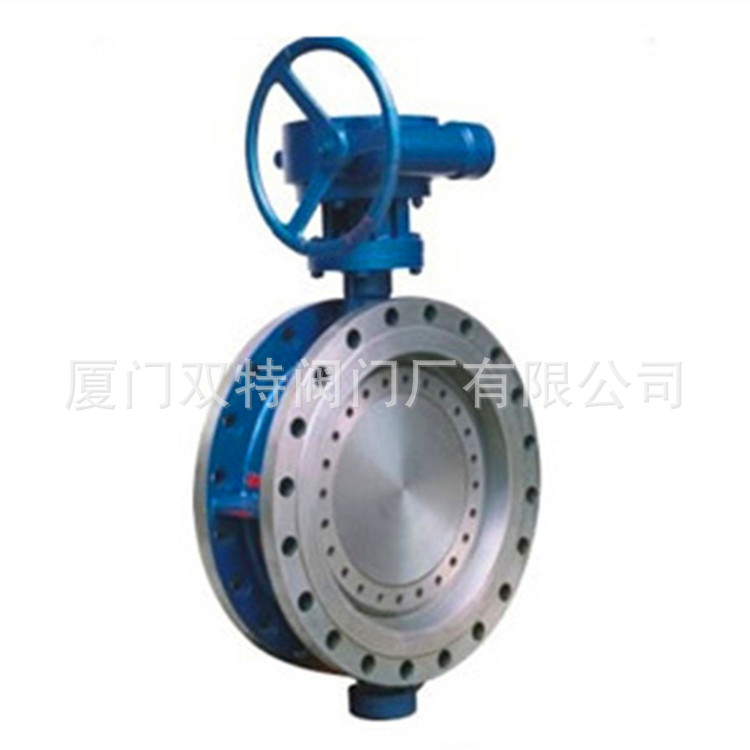

完全零泄漏双向压高压硬密封蝶阀DS343H-16
完全零泄漏双向压高压硬密封蝶阀DS343H-16是我公司根据市场需求，研究国内外硬密封蝶阀的结构，消化、吸收、总结的基础上研发的新型专利产品。该产品采用新型的“斜置椭圆蝶板径向动平衡密封结构” ，可靠地实现了金属硬密封蝶阀正反双向密封零泄露，特别适应反向密封要求高的工况，是真正具有国际领先水平的高科技新产品。该产品成批投产后，创造了良好的经济效益和社会效
益，深受广大新老用户欢迎。高性能双向金属硬密封蝶阀广泛用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，适用介质为煤气、蒸汽、空气、水等，在管道系统中，作截断或连通介质用。
完全零泄漏双向压高压硬密封蝶阀DS343H-16产品特点
完全零泄漏双向压高压硬密封蝶阀DS343H-16主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成，具有如下特点：
1． 结构独特、型小轻便、操作轻便；
2． 采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离；蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能，密封性能稳定可靠；
3． 密封副（蝶板密封圈—阀体密封圈）材料为不锈钢，并经特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长；
4． 采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄露。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，快速准确得实现了关闭接触自动相吻合的密封动作；
5． 蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源；
6． 可靠的双向密封功能，是管道系统中要求双向切断的首选产品，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
完全零泄漏双向压高压硬密封蝶阀DS343H-16工作原理
完全零泄漏双向压高压硬密封蝶阀DS343H-16通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的
完全零泄漏双向压高压硬密封蝶阀DS343H-16执行标准
1． 设计、制造按照GB/T12238-89、JB/T8527-97标准执行；
2． 阀门试验按照GB/T13927-92、JB/T9092-99标准执行；
3． 阀门结构长度按照GB/T12221-2005标准执行；
4． 两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行，非标法兰连接尺寸按企业标准；
■ 完全零泄漏双向压高压硬密封蝶阀DS343H-16主要性能规范
|
公称压力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
强度试验压力（MPa） |
0.9 |
1.5 |
2.4 |
2.75 |
5.0 |
9.6 |
15.0 |
|
密封试验压力（MPa） |
0.66 |
1.1 |
1.76 |
3.75 |
4.4 |
7.04 |
11.0 |
|
气密封试验压力（MPa） |
0.6 |
||||||
|
适用温度 |
碳钢：-29℃～425℃;球墨铸铁（Q）：-29℃～350℃;铬镍钛钢（R、P）:≤200℃; 铬钼钢（I）：≤550℃ ；铬硅钼钢（II）：≤850℃。 |
||||||
|
适用介质 |
碳钢、球墨铸铁(Q)：水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质； 铬镍钛钢（R、P）：硝酸类或醋酸类等腐蚀性介质； 铬钼钢（Ⅰ）：高温石油等介质； 铬硅钼钢（Ⅱ）：高温腐蚀性介质。 |
||||||
|
驱动方式 |
蜗轮传动、电动、气动、液动、管网 |
||||||
■ 完全零泄漏双向压高压硬密封蝶阀DS343H-16主要零件材料
|
零件名称 |
材料名称 |
|
阀体、蝶板 |
WCB、碳素结构钢、铬镍钛钢、铬钼钢、铬硅钼钢、球墨铸铁 |
|
阀座密封圈 |
不锈钢、6号 |
|
阀 轴 |
13Cr、铬镍钛钢、铬钼钢、铬硅钼钢 |
|
蝶板密封圈 |
铬镍钛钢、铬钼钢、铬硅钼钢 |
|
填 料 |
柔性石墨、夹织物橡胶 |
