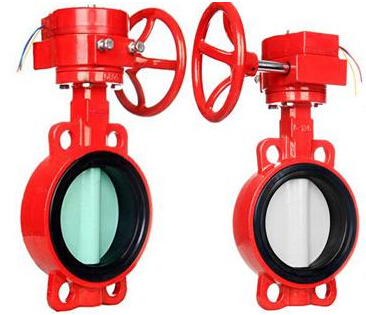

消防专用信号蝶阀
相关名称：XD371X、BWSX消防信号蝶阀,消防专用信号蝶阀,消防防爆信号蝶阀
产品型号：XD371X、BWSX
一、产品概述：
XD371X /BWSX中线型对夹消防专用信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
二、工作原理：
1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。
2、旋转蜗轮蜗杆传动装置手轮，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭。
3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式：
a、在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显示阀门开关状态。
b、在传动装置箱体内设关向微动开关（蝶板全关位置为0°），当蝶板由0°～40°位置时微动开关支作，输出阀门关闭信号，40°～90°位置时另一对常闭可输出阀门打开信号。可调整压触微动开关的凸轮，显示蝶板所处的不同位置。
三、结构特点：
1、小型轻便，容易拆装及维修，并可以任意位置上安装。
2、结构简单、紧凑，90°旋转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄漏为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达万次，使用寿命长。
8、凡使用闸阀、止回阀（球形截流阀）">截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。
四、BWSX消防信号蝶阀技术参数：
五、BWSX消防信号蝶阀主要零件材料：

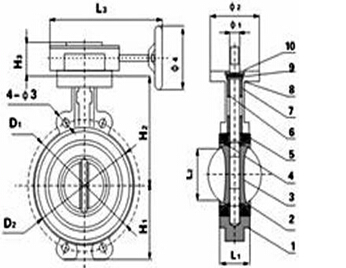

六、BWSX消防信号蝶阀外型尺寸： 单位：mm

|
