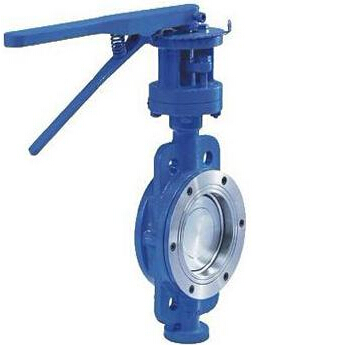

手动对夹式硬密封蝶阀_对夹式硬密封蝶阀

产品名称：D73H对夹式硬密封蝶阀,手动对夹式硬密封蝶阀

产品型号：D73H

一、产品概述：

我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，手动对夹式硬密封蝶阀被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、产品特点：

１、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、对夹式硬密封蝶阀主要技术参数：

公称通径

DN(mm)

50-1200

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

试验压力
PS(MPa)

强度试验

1.5

2.4

3.75

6.0

密封试验

1.1

1.76

2.75

4.4

适用介质

水、蒸汽、油品、酸类腐蚀性等

适用温度

-40℃-600℃

四、对夹式硬密封蝶阀主要零部件材料：

名称	材　　　　　料
阀体	铸钢、不锈钢、铬钼钢
蝶板	铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料、氟塑料
填料	柔性石墨

五、D73H/F-10C对夹式硬密封蝶阀连接尺寸(C、P、R)

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

六、D73H/F-16C对夹式硬密封蝶阀连接尺寸(C、P、R)

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27
