| 型号： | PFC-08 | 螺柱直径： | 2-8mm |
|---|---|---|---|
| 焊接方式： | 储能式 | 焊枪类型： | 接触式 |
| 焊接材质： | 低炭钢、不锈钢、铝和铜的等金属材料 | 品牌： | 金螯 |
| 产品别名： | 种钉机 | 额定输入容量： | 350W |
| 动力方式： | 电动 | 焊接频率： | 30-60 studs/min |
| 连续工作次数： | 500K以上 | 输入电压： | 220 |
| 外形尺寸： | 360*220*180mm | 重量： | 22kg |
一、产品概述：

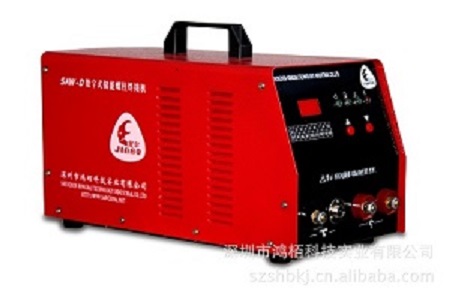

PFC系列电容储能螺柱焊是我公司开发的新一代产品，可将螺柱、内螺纹螺柱、销钉等元件焊在金属工件上。在焊接过程中，通过元件尖端使储能电容放电，放电时间0.001-0.003秒，不需要气体或陶瓷环保护，熔深约0.1mm。此方法适用于厚度0.4mm以上的薄板，板面无焊缝、背面无压痕、变色、变形等缺陷，***适合表面要求严格的工件; 板厚与螺柱直径比例为1：10。
二、产品特点：
优化的焊机外形：焊机连线更顺畅方便、可靠，不易松动；集成多种焊接方式：手动接触式、手动间隙式、自动简易平台式；增大了焊机输入功率，达普通螺柱焊机 2倍以上，充放电时间可忽略不计，大大提高焊接频率、效率；采用高速MCU：焊接电压精确控制，其电压调整精度高达1V；实时监测焊机温度：机器过热自动报警、停止焊接；采用进电滤波器：满足电压波动较大的场合，并经过EMC、高电压耐压试验；具有防止重复焊接功能，外接RS232、RS485通讯功能。
三、应用范围：
电气柜、家用电器、板金加工、标牌、保温钉、电梯、铝幕墙、电气成套、机械配件、厨房设备及金属工件的加工和制造等。
四、PFC系列储能螺柱焊机技术参数：
|
PFC系列技术数据 |
|
|
输入电源电压 |
110/220VAC |
|
电源频率 |
50-60Hz |
|
输入功率 |
500VA |
|
输出电压 |
25-200V直流 |
|
防护等级 |
IP31 |
|
外形尺寸 (长X宽X高 包括提手) |
452mm x292mmx 273mm PFC-08/ PFC-12 型 |
|
焊接速度 |
40/分钟 |
|
焊接范围 |
2mm-10mm |
|
螺栓长度范围 |
标准可达35mm 可展伸至任意长度 |
|
焊枪电缆长度 |
标准3米（满足焊接质量下可加长） |
五、产品型号和焊接范围：
|
产品型号 |
PFC-08 |
PFC-12 |
|
充电电容量 |
72000uf |
108000uf |
|
充电电压 |
35-200V |
35-200V |
|
焊接时间 |
0．001-0．003S |
0．001-0．003S |
|
焊接效率 |
30个/分钟 （取决于螺柱直径） |
30个/分钟 （取决于螺柱直径） |
|
输入电源 |
110/220V-50/60HZ-10AT |
110/220V-50/60HZ-10AT |
|
焊枪类型 |
接触式焊枪/间隙式焊枪 |
接触式焊枪/间隙式焊枪 |
|
焊接范围：低碳钢 |
2-8mm |
2-10mm |
|
焊接范围：不锈钢 |
2-6mm |
2-8mm |
|
焊接范围：铝合金 |
2-6mm |
2-8mm |
|
焊接范围：锌材料 |
2-6mm |
2-8mm |
|
电源重量 |
22KG |
24．5KG |
产品优势
1,焊机外形优化，焊机连线更方便、可靠，不易松动；
2,多种焊接方式集成：手动接触式、手动间隙式、自动简易平台式；
3,增大焊机输入功率，达普通螺柱焊机2倍以上，充放电时间可忽略不计，大大提高焊接频率、效率；
4,采用高速MCU，可外接通讯、能精确控制焊接能量、焊接时序及实施多种安全保护。
