产品名称：D71X/J手动衬胶蝶阀,手动衬胶对夹式蝶阀

产品型号：D71X/J

一、D71X/J手动衬胶蝶阀概述：

D71X/J手动衬胶对夹式蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

二、D71X/J手动衬胶蝶阀特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

三、D71X/J手动衬胶蝶阀主要密封圈材料性能参数：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

四、D71X/J手动衬胶蝶阀主要零部件材料表：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

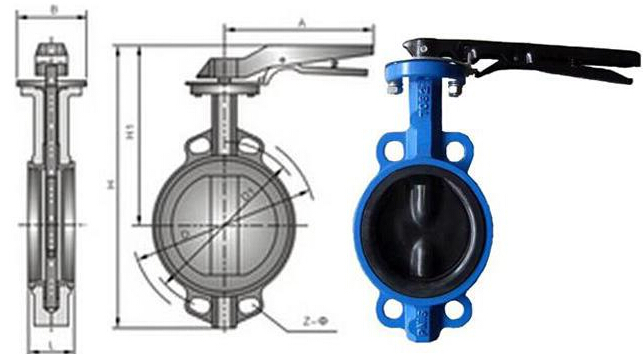

五、D71X/J手动衬胶蝶阀主要外形及连接尺寸表：

公称通径(DN)	A	B	C	n-Φd	H1	H2	H3	D	D1
50	140	60	42	4-23	80	161	108	52.9	120
65	140	60	44.7	4-26.5	89	175	108	64.5	136.2
80	186	65	45.2	8-18	95	181	128	78.8	160
100	186	65	52.1	4-23	114	200	128	104	185
125	254	90	54.4	4-23	127	213	160	123.3	215
150	254	90	55.8	4-25	139	226	160	155.6	238
200	296	103	60.6	4-25	175	260	180	202.5	295
250	384	128	65.6	4-29	203	292	228	250.5	357
300	384	128	76.9	4-29	242	337	128	301.6	407
350	501	118	76.5	4-30	267	368	257	333.3	467
400	501	118	86.5	4-30	309	400	257	389.6	525
450	533	135	105.6	4-30	328	422	285	440.51	585
500	1162	270	131.8	4-33	361	480	425	491.6	650
600	1330	320	152	20-36	459	562	425	592.5	770
