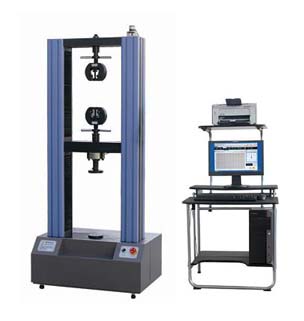

WDW型微机控制电子万能试验机（门式）
  主要用途：
WDW系列微机控制电子万能试验机主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
  性能特点：
【主机】
    主机采用高钢度门式框架结构，强度高、变形小；
    采用进口高精度滚珠丝杠，传动高效平稳；
    传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
    采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
    夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
    特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
【控制系统】
    实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
    数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
    选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
    符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
    电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
  技术参数：
  产品型号    WDW-10    WDW-20    WDW-50    WDW-100    WDW-200    WDW-300
最大试验力（KN）    10    20    50      100      200      300
试验力测量范围    最大试验力的0.4%--100%
试验力分辨力    1/300000(全程不分档或等效6档)
试验力示值精度    优于示值±1%
横梁位移测量    分辨率高于0.0025mm
变形测量精度    ±0.5%
试验速度范围    0.01—500mm/min,无级调速
速度控制精度    ±1%(0.01~10mm/min);  ±0.5%(10~500mm/min)
恒力、恒变形
恒位移控制范围    设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
变形速率控制精度    速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
夹具    形式    楔形夹具体
    平钳口    0-7mm    0-14mm    0-20mm
    圆钳口    φ4-φ9mm    φ4-φ14mm    φ9-φ26mm    φ9-φ32mm
最大拉伸空间    600mm
最大压缩空间    700mm
有效试验宽度    400mm    570mm
整机电源    单相,220V±10%,50Hz    三相,380V±10%,50Hz
工作环境    室温—35℃,相对湿度不超过80%
主机尺寸    760×500×1750mm    830×550×2000mm    1130×650×2650mm
重量    460kg    720  kg    1800  kg
