WAW-D系列微机控制电液伺服万能试验机(四柱)
- 价 格：
面议 /
- 供 应 地：山东省济南市
- 发布公司：济南申克试验仪器有限公司
- 产品型号：WAW-D
- 品 牌：
- 发布日期：2011/8/26 13:56:56
- 联系人QQ：553803137
详细说明

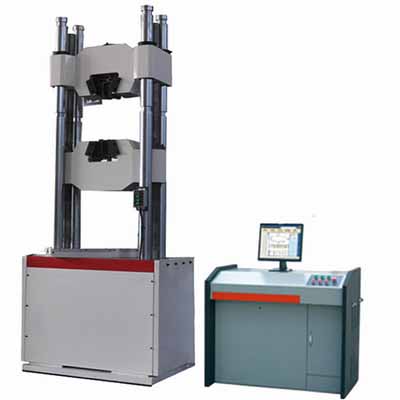

WAW-D系列微机控制电液伺服万能试验机(四柱)
主要用途：
WAW-D系列微机控制电液伺服万能试验机采用油缸下置式主机，主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》等标准的要求。
性能特点：
【主机】采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主
机下横梁和工作台之间。
【传动系统】下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压
缩空间的调整。
【液压系统】（琴台式油源）
采用高配高压齿轮泵噪音低、压力平稳。
动力系统与操作台一体化设计，便于操作，节省实验空间。
【控制系统】
实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
技术参数：
产品型号 WAW-300D WAW-600D WAW-1000D WAW-2000D
最大试验力（kN） 300 600 1000 2000
试验力测量范围 6KN-300kN 12KN-600kN 20KN-1000kN 40KN-2000kN
试验力示值精度 ±1%
位移测量分辨力 0.01mm
变形测量精度 ±0.5%
恒力、恒变形、恒位移控制精度 设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.5%以内
变形速率控制精度 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
最大拉伸空间 910mm 910mm 900mm 800mm
最大压缩空间 800mm 800mm 800mm 700mm
扁试样夹持厚度 0-15mm 0-30mm 0-40mm 20mm -60mm
圆试样夹持直径 φ10-φ32mm φ13-φ40mm φ13-φ60mm φ35-φ80mm
弯曲试验支滚间距 350 mm
支滚宽度 140mm
支点直径 30mm
活塞行程 250mm
夹紧方式 内置式液压夹紧
外形 主机 910×550×2376mm 910×550×2376mm 960×650×2500mm 1160×1100×2600mm
尺寸 油源 1100×700×950mm
整机重量 2600kg 2600kg 3900kg 6500kg
济南申克试验机厂
联系人：曹 联系电话：15269121511
济南申克试验机厂是一家生产集研发、生产、销售试验机为一体的专业公司。是
国内生产材料试验机的专业公司。
目前公司生产的主要产品有：液压万能试验机，冲击试验机,电子万能试验机，
弯曲试验机，扭转试验机（机械式、电子式），
及工艺性试验机（线材扭转试验机，反复弯折试验机，线材缠绕试验机，杯突试
验机）等。
济南申克试验机厂为国防、科研、冶金、石油、化工、建材、轻工、纺织、大专
院校提供了大量的试验检测设备，产品不仅供应国内用户还出口国外。
我们将继续为广大用户提供高性价比的检测设备和优质的服务，热诚欢迎国内外
用户莅临我公司洽谈业务、参观指导。
