一、电动衬氟球阀  产品概述

本厂生产的Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。



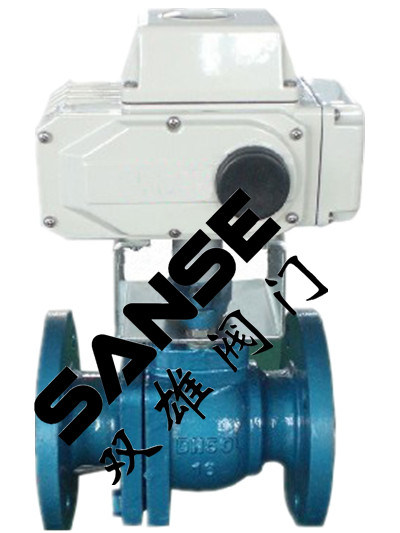

Q941F46电动衬氟球阀
  Q941F4耐腐蚀电动球阀


二、电动衬氟球阀  主要技术参数

公称通径(mm)
  15
  20
  25
  32
  40
  50
  65
  80
  100
  125
  150
  200
  250
  300

公称压力(MPa)
  PN1.0、1.6MPa

泄漏量
  软密封：零泄漏

阀体形式
  两段式阀体(浮动球体)
  两段式阀体(固定球体)

阀芯形式
  “O”型球形阀芯

密封填料
  聚四氟乙烯(PTFE)

连接形式
  法兰

可调范围
  DN15-65
  DN80-300

250:1
  350:1

基本误差
  ±1%

死区
  ≤1%

回差
  ≤1%

适用温度
  密封面

PTFE≤180℃

配置执行机构
  可配PSQ、HQ、361RS、HR等系列角行程电动执行机构

控制方式
  开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)


三、电动衬氟球阀  执行器技术参数

电源电压
  AC220/380V，50/60Hz

输出力矩
  HR：50N·M～2000N·M；HQ：50N·M～3000N·M

动作范围
  0～90°  0～360°

动作时间
  15秒/30秒/60秒

保护装置
  过热保护

环境温度
  -30°～60°

手动操作
  同附件带手柄、手轮

限位
  电气、机械二重限位

防护等级
  相当于IP-65

防爆等级
  ExdII  BT4；特殊要求可定制ExdII  BT6

位置测量
  可选装开关或电位计

驱动电机
  8W/E

进线接口
  PE1/2〞进线线锁


四、电动衬氟球阀  主要设计标准

设计与制造
  GB12237-89、API608、API  6D、JPI  7S-48、BS5351、DIN3357

法兰尺寸
  JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI  B16.5、JIS  B2212～2214、DIN2543

结构长度
  GB12221-89、ANSI  B16.10、JIS  B2002、NF  E29-305、DIN3202

检验与试验
  JB/T  9092、API  598、GB/T13927


五、电动衬氟球阀  主要零件材料

零件名称
  材料

阀体、阀盖
  WCB+F46
  304(CF8)+F46
  316(CF8M)+F46
  316L(CF3M)+F46

球体
  2Cr13+氮化处理+46
  304+46
  316+46
  316L+46

阀杆
  2Cr13+46
  304+46
  316+46
  316L+46

阀座密封圈
  PTFE、碳素纤维＋PTFE

密封填料
  V型聚四氟乙烯填料
