气动薄膜衬氟调节阀/永嘉电动调节阀
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：浙江永嘉县双雄阀门有限公司
- 产品型号：ZMA(P-N)
- 品 牌：双雄
- 发布日期：2011/6/13 15:12:38
- 联系人QQ：1448864023
详细说明
概述

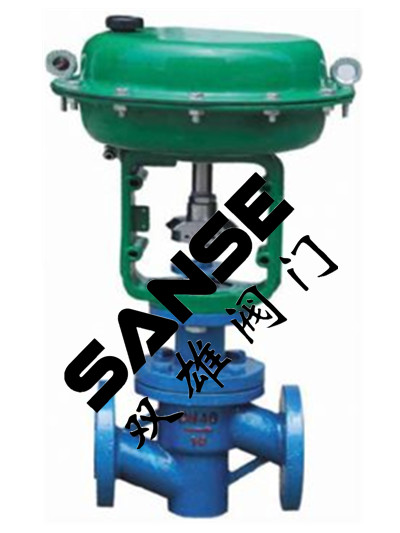

ZMA(P-N)型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。
可配附件
定位器 手轮 电/气转换器 空气过滤减压器
规格与技术参数
公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数kv
8 12 20 32 50 80 120 200 280 450 700 1100
公称压力MPa 0.6 1.6 4.0 6.4(常温型) 4.0 6.4(中温型)
行 程mm 16 25 40 63 100
介质温度℃ -20～200、-40～+250(常温型)、-40～250(中温型)
流量特性 直线、等百分比
法兰尺寸 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体
材质 PN
(MPa) 1.6 常温型 HT200
4.0,6.0 常温、中温型 ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
阀芯材质 1Cr18Ni9衬F46
上阀盖型式 普通式(常温型)，热片式(中温型)
可调比 30:1
执行机构主要技术参数
型 号 ZHA(B)-1 ZHA(B)-2 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面积cm2 200 280 400 630 1000 1600
行 程mm 10 16 25 40 60 1000
弹簧范围KPa 20～100(标准)；40～200；80～240；20～60；60～100
主要技术性能指标
项目 指标值
基本误差％ 不带定位器 ±5.0
带定位器 ±1.0
回差％ 不带定位器 3.0
带定位器 1.0
死区％ 不带定位器 3.0
带定位器 0.4
允许泄漏量L/h 1×10-3×阀额定容量
允许压差
供气压力
MPa 弹簧压力
KPa 公称通径 20 20 20 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
0.14 20-100 允许压差MPa 5.3 3.7 2.3 1.3 0.8 0.5 0.5 0.3 0.25 0.2 0.12 0.12 0.08 0.05 0.05 0.035
0.24 40-200 6.4 6.4 5.5 3.1 1.8 1.2 1.1 0.7 0.65 0.45 0.18 0.18 0.10 0.10 0.10 0.07
外形尺寸
DN D H H1
PN(MPa)
1.6 4.0 6.4 常 温型 中温型
25 280 185 190 200 685 835 115
32 280 200 210 210 696 847 120
40 325 220 230 235 754 905 130
50 325 250 255 265 784 935 145
65 410 275 285 295 1065 1219 180
80 410 300 310 320 1076 1239 195
100 410 350 355 370 1085 1248 200
125 495 410 425 440 1286 1498 245
150 495 450 460 475 1306 1518 255
200 495 550 560 570 1381 1593 275
250 620 670 740 752 1455 1645 380
300 620 770 803 819 1510 1690 430
主要零件材料及推荐使用温度范围
零件名称 材料 温度范围 备注
阀 体
上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
阀芯、阀座、阀杆 1Cr18Ni9 -250～550℃
上下膜片 A3钢板
支架、顶盖 HT200
压缩弹簧 60Si2Mn
波纹薄膜 5806胶夹480D尼龙66网眼布
填 料 聚四氟乙烯 -40～200℃
碳纤维 -120～350℃
柔性石墨 -40～600℃
订货须知
订货时请注明：
1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求
永嘉县双雄阀门有限公司座落在风景秀丽的中国泵阀之乡-- 温州瓯北.
公司主导产品有：闸阀、截止阀、蝶阀、球阀、止回阀、调节阀、减压阀、隔膜阀、旋塞阀、柱塞阀、疏水阀、电站阀、美标阀、水力控制阀及工业高中压阀性能可靠，质量过硬，受到诸多新老客户的高度认可和信赖。
双雄阀门有伍个大的系列种类、上千种规格型号、有各种系列通用高中压阀(电站阀)调节、排渣、防爆、真空系列阀门、调节系列包括：调节阀、减压阀、水利控制阀、疏水阀等。通用系列包括：蝶阀、球阀、闸阀、截止阀、止回阀、柱塞阀、旋塞阀、隔膜阀、电磁阀、过滤器、阻火器、呼吸阀、节流放空阀、不锈钢阀门、高中压阀门、锻钢阀门、衬氟衬胶阀门系列、铜阀门系列等。排渣系列包括：刀型闸阀、浆液阀、放料阀、料浆阀、排污阀、排气阀、排灰排渣阀、插板阀。防爆系列包括；防爆闸阀、防爆切断阀、防爆阻火器、防爆呼吸阀等。真空系列包括有：电磁真空带充气阀、电磁高真空挡板阀、高真空挡板阀、高真空蝶阀、高真空隔膜阀、高真空球阀、真空截止阀、真空闸阀、等真空系列阀门。等80多种品种、300多个系列、几千种规格。均采用国标GB、HG、JB、美标ANSI、API、日标JIS、德标DIN、英标BS、等标准研发和制造。生产公称通径5～2000mm、公称压力1.0～42.0Mpa、150～2500Lb，适用温度-196～+650℃，材质有；铸铁、(灰铁、球铁、)HT、QT、铸钢、锻钢、不锈钢304、不锈钢316、304L、316L、XCB、WCB、WC6、WC9、A105、HT250、CF8、CF8M、CF3、CF3M、1Gr18Ni9Ti、1Gr18Ni12Mo2Ti、 低温钢、硌目钢、硌目凡钢、蒙乃尔等阀体材质。
双雄阀门的传动方式有；手动、气动、电动、液动、电液动、电磁动、伞齿轮、正齿轮、蜗轮等。连接方式均有；焊接、(对焊、承插焊)法兰、对夹、丝扣、内外螺纹、卡箍、卡套。 &
