浪涌保护器的电路根据不同需要，有不同的形式，浪涌保护器的使用是分级保护的，前面我们已经介绍过一二级的保护，下面就由山东筑之杰检测技术有限公司来讲一讲三四级的保护吧。
第三级保护
目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内，使浪涌的能量不致损坏设备。
在电子信息设备交流电源进线端安装的电源防雷器作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10KA。
最后的防线可在用电设备内部电源部分采用一个内置式的电源防雷器，以达到完全消除微小的瞬态过电压的目的。该处使用的电源防雷器要求的樶大冲击容量为每相20KA或更低一些，要求的限制电压应小于1000V。对于一些特别重要或特别敏感的电子设备具备第三级保护是必要的，同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。
对于微波通信设备、移动机站通信设备及雷达设备等使用的整流电源，宜视其工作电压的保护需要分别选用工作电压适配的直流电源防雷器作为末级保护。
第四级及以上
根据被保护设备的耐压等级，假如两级防雷就可以做到限制电压低于设备的耐压水平，就只需要做两级保护，假如设备的耐压水平较低，可能需要四级甚至更多级的保护。第四级保护其雷电通流容量不应低于5KA。
浪涌保护器是电子设备雷电防护中浪涌保护器工作原理图不可缺少的一种装置，用于浪涌保护器的基本元器件有：放电间隙、扼流线圈等，按照用途划分，浪涌保护器可以分为多种类型，下面就由山东筑之杰检测技术有限公司来简单讲一讲吧。
按用途分
1.电源防雷器：交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护
2.信号防雷器：用于10/100Mbps SWITCH、HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护； ·网络机房网络交换机防护； ·网络机房服务器防护； ·网络机房其它带网络接口设备防护
3.天馈防雷器：天馈防雷器是浪涌保护器的一种，主要是针对馈线所采取的防雷保护，广泛用于移动ji站通信系统防雷。

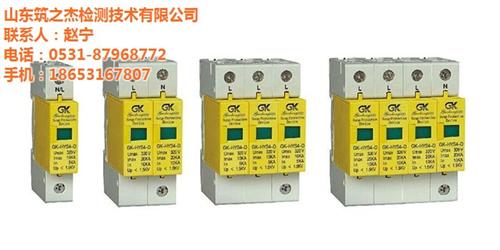

浪涌保护器在生活中被称为防雷器，又称为电涌保护器，它采用了一种非线性特性极好的压敏电阻，在正常情况下，它外于极高的电阻状态，漏流几乎为零，保证电源系统正常供电，下面就由山东筑之杰检测技术有限公司来简单讲一讲吧。
当电源系统出现上述情况的过电压时，电涌保护器立即在纳秒级的时间内迅速导通，将该过电压的幅值限止在设备的安全工作范围内。同时把该过电压的能量释放掉。随后，保护器又迅速的变为高阻状态，因而不影响电源系统的正常供电。要结构及工作原理 在三相四线制系统中，三条相线和一条零线对接地线之间均接有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时，保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器，且消失后保护器重新变到高电阻状态，从而不影响电网的正常运行。 窗口颜色表示工作状态：绿色（正常）、红色（故障） 适用范围：B级电涌保护级（SPD）保护，用于雷击时等电位过接，安装在LPZOA区或LPZOB区与LPZ1交界处。通常安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医了设备场所的配电箱内。也可安装在六层以下住宅照明总配电箱内，分散型别墅应将SPD安装在住户配电箱内。
