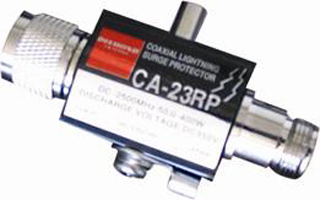

CA-23RP钻石F-M馈线高频避雷器

同轴雷电浪涌保护器（CA-23RP）超高频连接器

一般浪涌保护器是一种同轴结构的闪电maestros装置的设计，在膨胀和地面上面的天线吸收雷击浪涌，从而提供全面的防雷接收器，收发器，等

特征：

1设计与安全性高的应力，该装置有一个内置的充气避雷器元件，放电和地面的冲击目前浪涌电压超过规定的水平。

这种装置使浪涌和恢复，多次作为必要的行动。没有更换几乎是必要的。

3如果避雷器元件被损坏，可以很容易地与新的元素代替

4本装置的同轴结构，保证良好的高频特性，较宽的带宽和低的损耗和电压驻波比。

规格

直流~ 2500MHz频率范围

驻波比小于1.1

损耗小于0.2dB

承受功率200W PEP

在放电开始电压dc230v±15%

冲击波放电电压（1 x 40）我们1000V

承受冲击波电流（1×40）我们6000A

冲击波重复放电（1 x 40）我们500A，超过500倍dc230v±20%

绝缘电阻直流超过10000欧姆

超高频/超高频连接器

外部尺寸（最大incl.connector）78w X 20dmm X 41H

重量为113g

操作：

1当使用同轴雷电浪涌防护器的屋檐下，将其与天线电缆，连接，安装一个插件（男）在天线电缆两端的连接器。

2成交或焊料铜线。2.5至3.2毫米直径，并连接导线的顶端闪电逃避地埋在土层深。建议连接项目和地面尽可能短

3确保地面照明器牢固地以规定措施的考虑。建议参考接地一本书或某一领域的专家咨询。（一）使用独立于地面。不与电力线的安全接地是为了防止触电共地。（b）使接地电阻尽可能小（C）使地板面积越大越好，让地板与地球土壤广域为可能接触铜片之间宽。（D）隔离地面尽可能远的地方与其他地面。（E）自是不防水，在不直接暴露在雨水或如果他们可以接触到水的地方找到他们，带他们牢固防水胶带。

谨慎

1检查或更换避雷器，把一个铝旋钮有手，倾斜的装置和带它出去。拧紧旋钮时，用指尖而不是一个工具

2用一个高的天线塔时，地面用粗线塔的基础（例如，铜wire. over 30 square毫米或铝丝，超过50平方毫米，横截面）。安装同轴避雷器下方的天线，与地面的避雷器通过塔，在这种情况下，应用胶带为weatherablility避雷器。

3通过良好的保护是由雷电引起的浪涌电压非常有效，不能防止高电压和电流的雷击造成的。为了防止雷击，安装的粗电缆上述雷导体和连接它们的接地棒

The Diamond CA series of coax surge protectors offer wideband capability with extremely low loss. All three versions boast an insertion loss of less than 0.2 dB. They can withstand a6000Acurrent of shock. Insulating resistance DC 100 V is over10,000Mohms.

Frequency range: DC ~ 3000MHz (0-3GHz)

Impedance: 50Ω

Connector: N-R/N-R

Standing wave coefficient: ≤ 1.1

Peak power: 200W

Impulse Wave Discharge Capacity:6000A

Insertion loss: ≤ 0.1dB

Weight:100g

Dimensions: 78 × 41 ×20 mm
