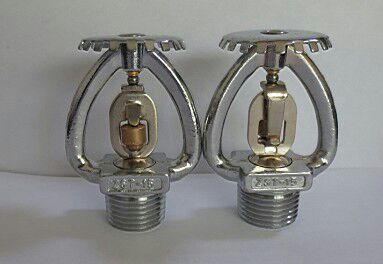

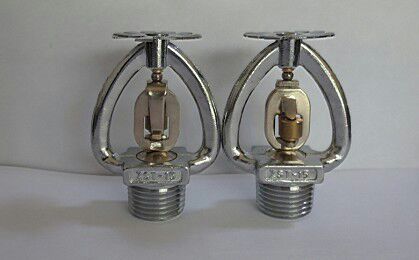

易熔合金喷头：
一、 产品说明
易熔合金喷头是自动喷水灭火系统中的重要元件，通过易熔合金元件受热熔化来探测火灾启动喷头灭火。它用易熔合金作为感温元件，主要用于环境温度较低的场所，如北方地区没有暖气的仓库或地下车库。
二 、特点
1、与玻璃球喷头相比受撞损的概率更小。
2、可用于常规玻璃球喷头不能适应的低温保护场所。
3、采用易熔合金材料，性能稳定、动作温度精确。
三、技术特性
|
型号 |
安装形式 |
连接螺纹 |
额定压力(MPa) |
公称 通径(mm) |
出厂试验压力(MPa) |
流量特性系数(K) |
公称动作温度(℃) |
时间响应指数(RTI) |
|
Y ZSTX15-72°C |
下垂型 |
R21/2 |
1.2 |
15 |
3.0 |
80±4 |
72 |
110(m·s)0.5 |
|
Y ZSTZ15-72°C |
直立型 |
|||||||
|
Y ZSTBS15-72°C |
水平边墙型 |
|||||||
|
Y ZSTX15-74°C |
下垂型 |
74 |
||||||
|
Y ZSTZ15-74°C |
直立型 |
|||||||
|
Y ZSTBS15-74°C |
水平边墙型 |
四、流量压力关系曲线
五、各型喷头特点及喷洒曲线
1、Y ZSTX15下垂型
下垂安装在隐蔽或暴露的喷水管网上，洒水形状为抛物体形，它将水量的80%～100%向下喷洒。
2、Y ZSTZ15直立型
直立安装在隐蔽或暴露的喷水管网上，洒水形状为抛物体形，它将水量的80%～100%向下喷洒。
3、Y ZSTBS15水平边墙型
靠墙水平安装于供水支管上，洒水形状为半抛物体形.
六、安装、使用、维护
1、安装位置应岸边规范要求与高温热源相隔一定距离。
2、喷头安装时，应避免玻璃球及框架受撞击。建议采用专用扳手，避免喷头变形。
3、喷头上不应附着任何其他物质，以免影响喷头的性能。
七、定货说明
1、订货时请注明喷头型号，温级。
例:Y ZSTX15-72°C,表示下垂型易熔合金洒水喷头。公称直径为15mm，公称动作温度72℃。
2、在有吊顶的建筑物内使用时，本公司可提供与之配套的装饰盘或吸热盘，须单独订货。
