一、简介

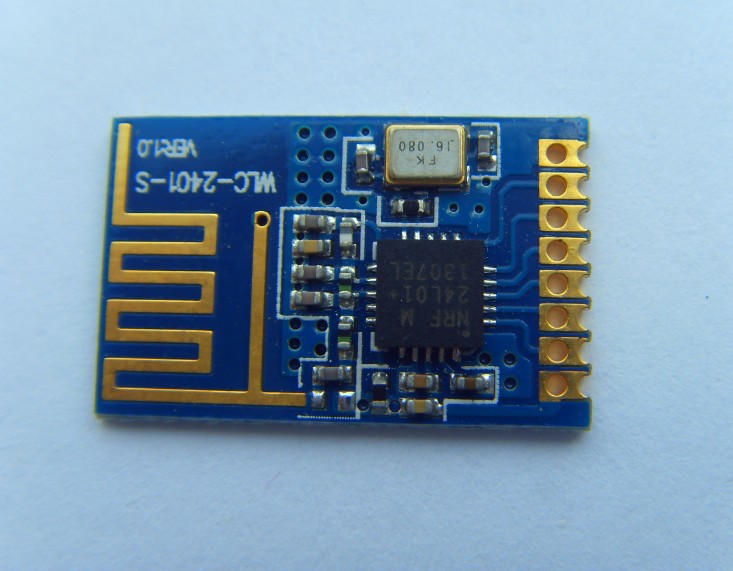

WLC-24L01基于Nordic Semiconductor的nRF24L01无线收发芯片，是一款体积小巧的、低功耗、远距离的无线收发模块。nRF24L01是Nordic推出的ISM频段无线收发芯片之一，频率设定为2.4G频段，灵敏度最佳可达到-94dBm@250Kbps，最高传输速率达2Mbps，输出功率通过寄存器配置可达到+4dBm。模块集成了所有射频相关功能和器件，用户只需要通过SPI接口进行简单的寄存器配置，即可以实现通信，缩短了用户无线产品开发的周期。
nRF24L01是一款新型单片射频收发器件：工作于2.4 GHz～2.5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块,并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。NRF24L01功耗低：在以-6dBm的功率发射时，工作电流也只有9 mA；接收时，工作电流只有12.3 mA，多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便。
二、 基本特性
●SHUTDOWN模式下，低电流损耗
●方便投入应用
●工作温度范围：﹣40℃～＋85℃
●工作电压：1.8~ 3.6 Volts
●有效频率：2.400G~2.525G
●通信速率250K～2Mbps，可编程配置
●3通道独立的32字节RX FIFO与TX FIFO
●最多支持125个信号通道，可实现跳频通信
●数字RSSI
●自动频率校正（AFC）、基本特性
三、 应用范围
● 极低功耗UHF无线接收器
● 家用无线设备控制
● 工业仪器仪表无线数据采集和控制
● AMR（水、电、煤气）三表抄表
● 建筑物与住宅（智能家居）控制
● 电子消费类产品无线遥控
● 无线报警与安全系统
● 无线传感器网络中控系统
四、引脚说明
五、电路接口
