华天成长期供应 HD-SDI光端机（价格）/（1U机架）_HDSDI光端机

    HD-SDI光端机（1U机架双电源机箱高清光端机）
产品型号：HTC-SDI-T/R10U
产品说明:  深圳华天成科技有限公司在安防行业经营已经有8年的历史了，  光端机这块业务做的也非常的成熟，现在安防业对高清视频要求越来越高，而HD-SDI光端机是专门传输高清视频，在接收端能也能非常清晰的显示，使高清视频远距离传输，这样应用在供电级别的产品现在应用在安防行业，高清视频传输是一个大的突破，公司在提高产品的同时还会给顾客提供最优的过程方案，帮助顾客解决在施工问题上的烦恼。

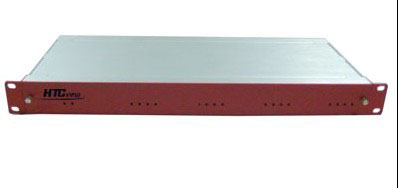

HD-SDI光端机  （1U机架）是方便放在机房中心，便于与机房其他的机器整齐摆放，使整个机房看起来更加的美观整齐。HD-SDI光端机高清数字光端机，用光纤来传输无压缩数字视频，使异地也能很清晰的看到视频源一样的高清数字视频。
1U是个高度，没有具体的规格。一般1U就是厚度以4.445cm为基本单位。所谓“1U的光端机”，就是外形满足EIA规格、厚度为4.445cm的一个光端机。对于1U机架的光端机最多可以安装16路视频，这样用1U规格的机箱就能最大限度的传输视频，然后通过光纤传输到接受端。
【HD-SDI光端机】性能特点：
?      兼容SDI/ASI标清/高清数字视频信号，速率143-1485  Mbps
?    支持1路SDI/ASI输入，1路模拟视频输出（SDI模式下）
?    光收支持2路SDI/ASI输出，1路模拟视频输出（SDI模式下）
?    支持RS232/422网管控制  ，具备温度显示以及ASI或SDI模式选择等
?    支持1路RS232/422双向的低速率数据控制通道
?    3种设备形态：独立盒式(1路)、1U双电源机架式(3路光发或
HD-SDI光端机结构原理
              光导纤维是由两层折射率不同的玻璃组成。内层为光内芯，直径在几微米至几十微米，外层的直径0.1～0.2mm。一般内芯玻璃的折射率比外层玻璃大1％。根据光的折射和全反射原理,当光线射到内芯和外层界面的角度大于产生全反射的临界角时，光线透不过界面，全部反射。这时光线在界面经过无数次的全反射，以锯齿状路线在内芯向前传播，最后传至纤维的另一端。这种光导纤维属皮芯型结构。若内芯玻璃折射率是均匀的，在界面突然变化降低至外层玻璃的折射率，称为阶跃型结构。如内芯玻璃断面折射率从中心向外变化到低折射率的外层玻璃，称为梯度型结构。外层玻璃具有光绝缘性和防止内芯玻璃受污染。另一类光导纤维称自聚焦型结构，它好似由许多微双凸透镜组合而成，迫使入射光线逐渐自动地向中心方向会聚，这类纤维中心的折射率最高，向四周连续均匀地减少，至边缘为最低。
功能说明：
HD-SDI高清视频光端机断电后自动双光路备份，保证传输信号不丢失。
【1】发射机端加一个1分2的分光器，实现2光传输;
【2】在接收端，将接收机B的“备份输出OUT”接到接收机A的“备份IN  SDI”。将将接收机A的“备份输出OUT”接到接收机B的“备份IN  SDI”。
【3】接收端，在“接收机A”或者“接收机B”的“主SDI输出”两个信号任选一个使用即可。
【4】        这样可以保证两条光纤，任意断掉一根，不影响信号的正常传输。
【5】        我们产品里面可以添加分光器。
【6】发射机端增加加一个分光器(1分多)，实现1路信号发射多路接收的光传输;
【7】划分后的传输距离，是根据发射端设备传输的距离，以及分配的路数决定的。(我公司可根据客户要求制作1分N路，一般有1分2、1分4、1分8、1分16等。)
【8】例如现场有多个媒体需要对同一个赛场进行现场转播，可采用以上的方案。
【9】我们产品里面可以加分光器。
当高清标清设备想实现远距离信号无损传输时，可采用设备背对背级联传输的形式来实现。
【1】一对高清设备最远传输距离为80公里，当采用2对设备背对背级联传输时候，可实现160公里的信号无损传输。
【2】高清设备级联传输是没有限制了，可级联2对、3对、4对、5对……..等等。
【3】标清设备由于其传输速率的局限性，目前还不能实现级联传输，要实现标清信号超过100公里的远距离传输，也可采用我们的高清设备级联传输。

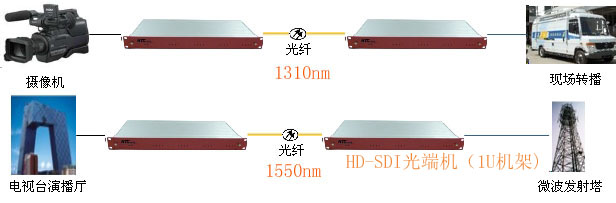

    HD-SDI光端机常用两种场景：
1、现场直播
2、数字演播室摄、录、编、播、设备之间的连接

【HD-SDI光端机】监视器屏幕有雪花(噪音)，数据和摄像机控制功能正常。这种情况说明光的部分有问题。继续按照以下步骤排除故障：
1.从发射机的光口拔掉光纤，插入一根光纤跳线。
2.把跳线的另一端插入光功率计。
(a)  如果读数与指标不符，说明发射机有问题，应更换。
(b)  如果读数符合规格，则进行下一步。

了解更多产品的信息请点击：HD-SDI光端机  光端机  VGA高清光端机  视频光端机    爱峰光端机

了解更多更多光端机信息请点击：http://www.htcview.com/
联系人：王静                  QQ；  2561598071  &  269193619
联系电话：18129813716
