深圳HD-SDI光端机(2U机架双电源机箱光端机,高清专用)

  • 价 格: 面议 /
  • 供 应 地:广东省深圳市
  • 发布公司:深圳市华天成科技有限公司
  • 产品型号:HTC-SDI-T/R20U
  • 品 牌:华天成
  • 发布日期:2012/11/13 11:26:01
  • 联系人QQ:13823593072 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

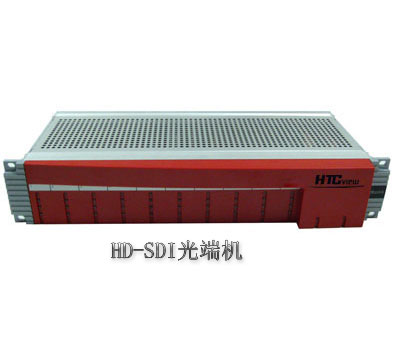

HD-SDI光端机(2U机架双电源机箱光端机,高清专用)
产品型号:  HTC-SDI-T/R20U
产品说明:  3G/HD/SD-SDI系列高清无压缩数字视频光端机是由深圳市华天成科技有限公司在引进消化国际最新科技的基础上,采用国际上最新数字信号处理技术而自主研发的新一代数位光端机产品,具有完全的自主知识产权。采用国际先进的数字信号处理技术,数字处理、无压缩无损伤广播级传输高清SDI信息流,做到即插即用,无需繁杂的光电调试,也不会有信号随时间、环境的变化而变化,具备更优良的工作稳定性。
广电行业设备以HD-SDI接口为主,HD-SDI光端机广泛应用于广播电视行业。华天成花费了大量的人力和物力专研HD-SDI光端机,我们不断改进,不断创新。“实践是检验真理的唯一标准”,我们的产品成功安装在全国各大广电行业,并保持了长期合作关系,合作的单位有:贵州广电,湖南广电,天津广电,厦门电视局,厦门公安,厦门移动等。
【HD-SDI光端机】光端机
高清、标清2个产品系列:
1U双电源主机,可插3块光发或光收模块
光发模块,可选1310或1550nm,功率-5dmb
光收模块,灵敏度-32dbm
光发和光收都带有模拟视频预监输出(SDI信号模式下)
光发带有1个SDI/ASI输出,一个模拟视频输出(SDI模式下)
光收带有2个SDI/ASI输出,一个模拟视频输出(SDI模式下)
带有RS232/422网管控制
网管带有内部温度显示,可配置ASI或SDI模式
网管可配置SDI或模拟测试信号输出
1、性能特点
在单纤上传1路双向HD-SDI信号
工作范围从19.4Mb/s  到  1.485Gb/s
用于SMPTE  292M  (1.485Gb/s)的时钟恢复
支持所有的SMPTE  259M  的标准,工作于143Mb/s  -  360Mb/s
支持SMPTE  305M  (SDTi)、SMPTE  310M  (19.4Mb/s)、SMPTE  344M  (540Mb/s)、M2S  和  DVB-ASI(270Mb/s)标准
输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T  G.694.2  兼容)
150m自动电缆均衡,适用所有在  1.485  Gb/s以下的速率(Belden  1694A)
LED状态指示灯对关键的参数进行监视
可选的网管系统
支持热插拔
可提供独立式、1U机架式和4U机架式安装

2、规格参数
串行电视      BNC  输入
电视信号标准:SMPTE  292M,  259M,  297M,  305M,  310M,  M2S,  DVB-ASI,  DVB-SSI  和其它的  Telecom/Datacom  速率(19.4Mb/s  -  1.485Gb/s)
输入数目:1  路
反射损耗:>15DB
均衡:0-150m  @  1.485Gb/s
连接器:75Ω    BNC

光输出
输出数量:1
线缆传输类型:单模单纤(多模可选)
工作波长:1310nm  /1550nm
反射损失:>  15dB
抖动:<  0.2UI
连接器:FC/PC  (SC/PC可选)

串行电视        BNC  输出(EO/OE)  与输入同
输出数量:接收端2路输出
信号电平:800mV  标称
上升/下降时间:200ps  标称
过冲:<  10%  振幅
反射损耗:>  15dB
抖动:<  0.2UI
连接器:75Ω  BNC

电气指标
工作温度:0℃~+50℃
电压  1A@12VDC
功率  12  W
EMI/RFI  符合  FCC  Part  15  Class  A,  EU  EMC  指标
平均无故障工作时间    >100000小时


HD-SDI光端机特点和优势
                HD-SDI光传输设备是中国最早商用化的高清SDI  光传输产品,专利的产品设计使得在应用中能够支持用户多种多样的需求和配置。产品具有Re-clock功能,具有稳定性好,可靠性高的特点,成功运用在多个大型场馆和广播电视转播系统中。HD-SDI光端机在发射端除了正常的一路输入之外,还可选带1路备份输入和1~3路环出,方便客户提升系统可靠性和方便本地监看处理,接收机可选带1路备份输入和1~3路输出,多路的输出或环出功能可为客户节省视频分配器数量减少用户付出的多余成本,“备份输入”功能可防止或减少转播过程中由于光纤中断没有光信号时导致的用户端出现黑屏
当高清标清设备想实现远距离信号无损传输时,可采用设备背对背级联传输的形式来实现。
【1】一对高清设备最远传输距离为80公里,当采用2对设备背对背级联传输时候,可实现160公里的信号无损传输。
【2】高清设备级联传输是没有限制了,可级联2对、3对、4对、5对……..等等。
【3】标清设备由于其传输速率的局限性,目前还不能实现级联传输,要实现标清信号超过100公里的远距离传输,也可采用我们的高清设备级联传输

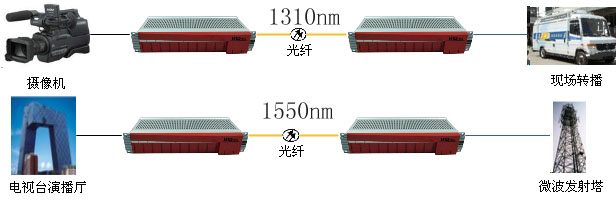

  HD-SDI光端机常用两种场景:
1、现场直播
2、数字演播室摄、录、编、播、设备之间的连接

了解更多产品的信息请点击:HD-SDI光端机  光端机  VGA高清光端机  视频光端机    爱峰光端机
