• • • • • (5)控制系统

            控制系统是由显示指示灯，报，操作按键，蜂鸣器，控制开关等电器元件组成。

          (6)水位控制装置

            水位控制装置主要的功能是确保水位漫过排架*支灯管，且漫过的水位不得超过*支灯管5cm。确保更佳的消毒效果。目前采用的水位控制装置主要包括固定式溢流堰、电动溢流堰门、拍门等。



          面板基本操作

                               ------ 关于面板使用说明



              在使用本产品之前，请仔细阅读相关手册，同时在非常注意安全的前提下，正确进行操作。下面的内容只针对紫外线消毒系统产品。

              请妥善保管本说明手册，放置于操作人员易于取阅的地方，并应将本手册交给zui终用户。

          启动/停止灯管
        • 在启动灯管前先检查电源指示灯是否正常，输入电源是否正常，在电源正常的前提下，合上总电源开关和模块断路器开关。
        •

        清洗运行
      • 按下清洗启动按钮，清洗开始动作，此时清洗运行指示灯亮。
      • 清洗运行有两种运行模式，分别是手动模式和自动模式。手动模式下，只能够手动操作。自动模式就是在清洗启动后按照设定好的时间自动运行清洗功能。
      • 按下清洗停止按钮后，清洗运行停止。
      • 水位低的情况下，清洗运行指示灯会正常亮，清洗电磁阀不动作。
      按下启动灯管（绿色）按钮即启动灯管。灯管启动后，模块1运行，模块2运行，模块3运行的绿色指示灯会正常亮起来，同时运行时间累时器和底部风扇也会开启工作，计算灯管的运行时间和散热。
    • 按下停止灯管（红色）按钮，灯管关闭。
    • 水位低报正常亮，蜂鸣器报警说明水位不足，无法启动灯管。因水位低停机是不具有恢复功能，必须等水位足够的情况下才可以手动启动灯管。
    • 如果长时间停机，打开柜门，关闭柜内的总电源开关。
    紫外线消毒设备的基本组成

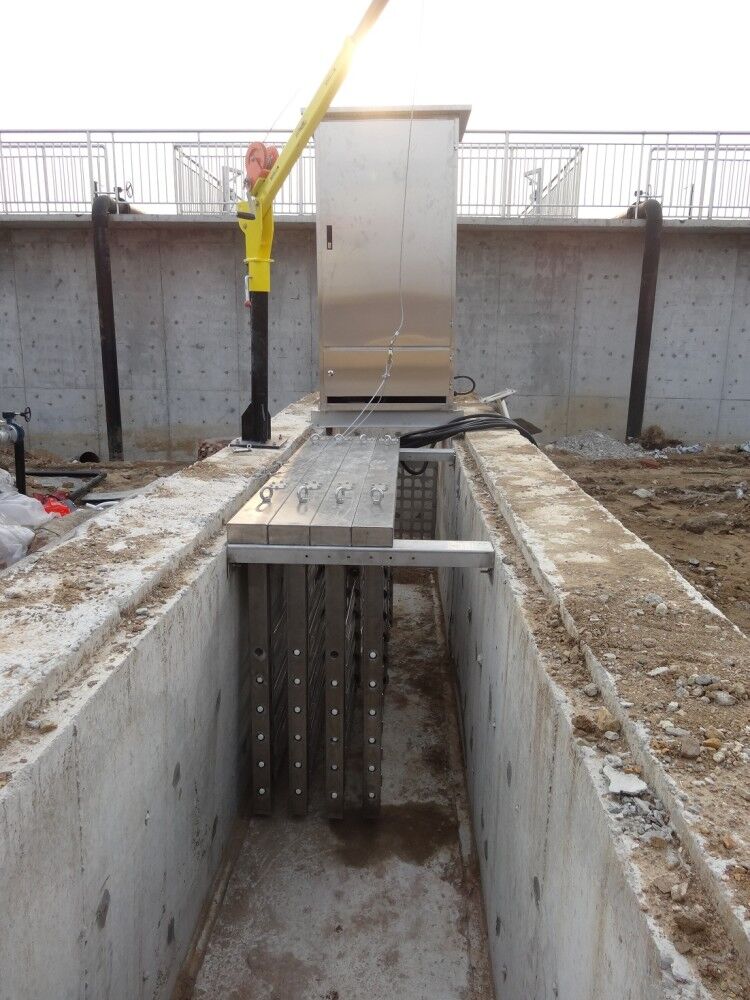

       明渠紫外C污水消毒系统采用模块化设计，根据用户实际需求、水处理量与不同水质特点等因素选用相应功率和数量的紫外消毒模块，使用时将紫外消毒模块置于消毒渠内，外加各种控制模块即可构成消毒系统，使用与维护方便。  

    明渠紫外C污水消毒系统由六个部分组成：明渠紫外消毒模块、空压机与气动装置、安装与遮光附件、镇流器电箱、中央控制柜、水位控制装置。

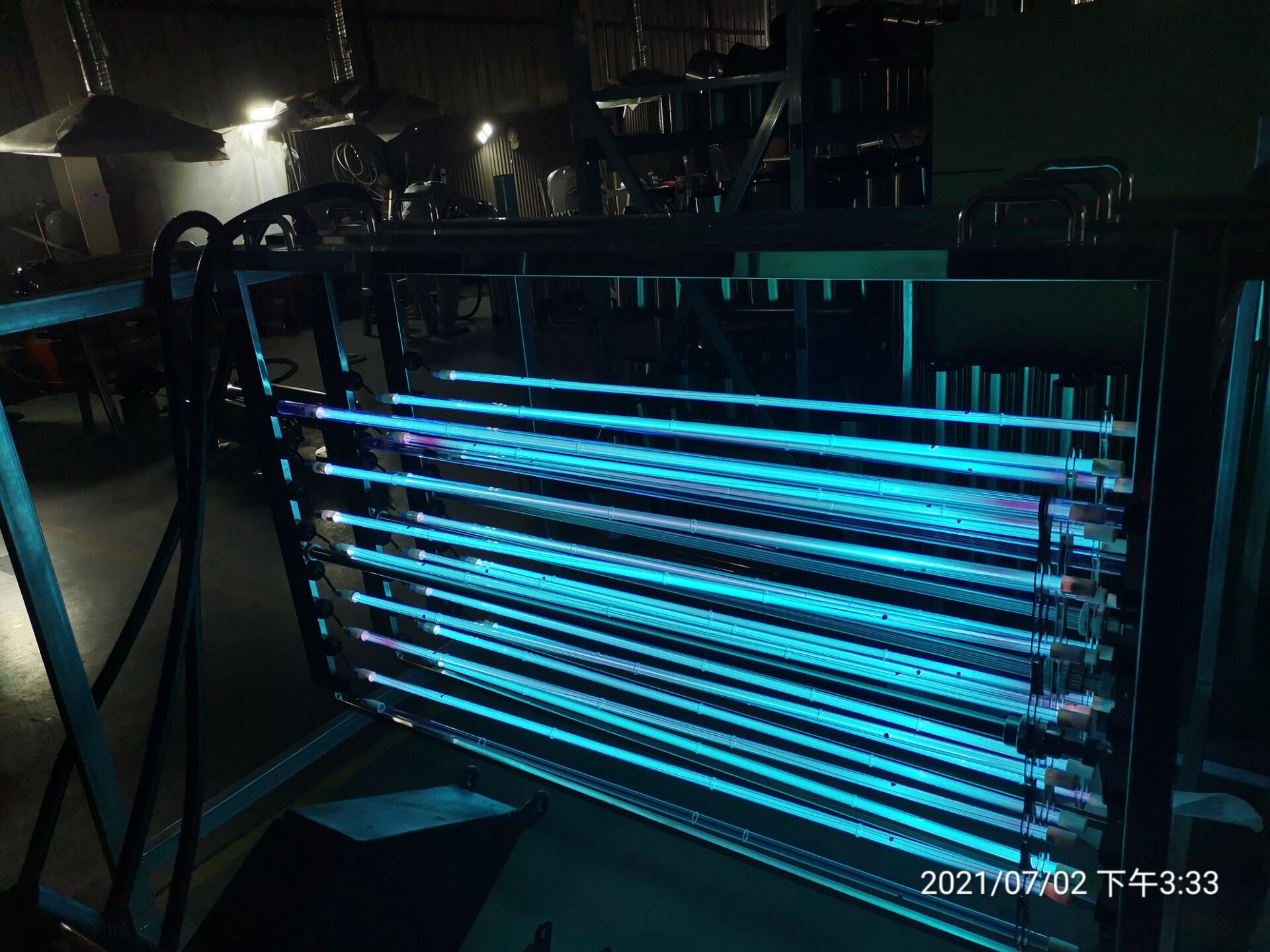

    (1)明渠紫外消毒模块

      明渠紫外消毒模块以明渠紫外C消毒排架(以下简称为排架)为基本单位。排架主要由不锈钢框架、紫外灯、玻璃套管、清洗架、气缸、电缆及各种

    (2)空压机与气动装置

      设备配备有气动控制柜、空压机，在气动控制柜内装有气源处理元件（电磁阀）和气动控制元件，气动装置的气管与排架相连，在设定时间对玻璃套管进行自动或手动清洗。

    (3)安装与遮光附件

      由安装梁与遮光板组成，为不锈钢304材料制成，可组装成安装框架，用于放置明渠紫外消毒模块。 

    (4)镇流器电箱

      镇流器电箱主要安装有给灯管启动供电的镇流器，每个镇流器对应一个灯管。每台镇流器电箱还会配备风扇作散热用。 




面板指示

• 柜门上方的是6个指示灯，分别指示电源指示，模块1运行，模块2运行；模块3运行；清洗运行；水位低报警
• 接下来的有3个表头，分别是时间累时器，清洗循环器，清洗运行器。
• 接着是灯管启动，灯管停止按钮，清洗启动，清洗停止按钮，清洗模式手动/自动两档开关切换，蜂鸣器。

    密封件紧固件等组成。
