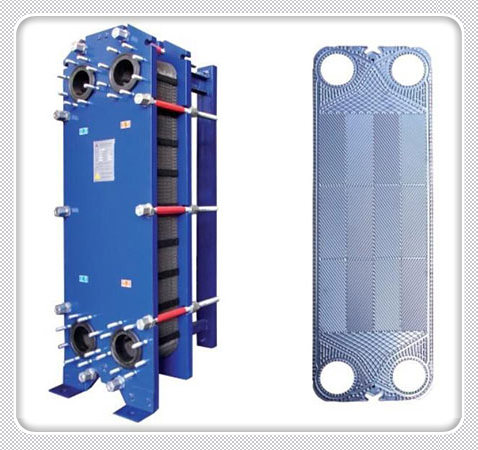

板式热交换器是由传热板片、密封胶垫、框架、夹紧螺栓、滚轮机构和仪表等主要零部件组成的，是采用优质的不锈钢板片在万吨油压机上一次 成型的人字型换热板片叠装而成的一种热交换器。工作流体在两块板片所形成的窄而曲折的通道中流过，冷热流体依次通过各个流道，中间隔一层板片，通过此板片进行换热。传热板片四个角开有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧。
此种热交换器具有传热系数高、占地面积小、散热损失小、使用寿命长、运行安全可靠、拆装清洗方便等特点。
设备的安装要求
1、设备安装前，应按装箱单所列项目逐项进行检查，如果有不符合项目应立即告知本公司，以便及时解决。
2、安装热交换器的位置四周要预留检修场地。按地基安装图要求用地脚螺栓、平垫圈及螺母将热交换器安装在混凝土地基上。安装时板式换热器应保持垂直。
3、安装管路前要对与其连接的管路进行清洗，以免砂石、油污、焊渣等杂物进入热交换器，造成流道阻塞或损伤板片。为了保证热交换器安全高效地工作，应在热交换器前配置过滤器，防止各种杂质进入设备造成阻塞。在管道法兰处应加密封垫，密封垫要准确地放在法兰的密封面内，同时各进出管管口上应装设相同直径的阀门，再与管路连接。
设备的运行要求及安全措施
1、投入使用前应先检查所有夹紧螺栓是否有松动，如有松动应按安装图规定的尺寸拧紧螺栓，四周应均匀，使两压紧板平行度误差不超过2mm.
2、启动时缓慢地打开二次侧进口阀门，充满热交换器通道后再缓慢打开二次侧出口阀门，二次侧运行一段时间后，再开启一次侧出口阀门， 开启一次进口阀门。启动时不得猛烈冲击，防止冲坏密封垫。
3、检查所有密封面和焊缝处有无渗漏，注意压力表及温度计显示的参数，并做好记录，发现问题及时查明原因并作好维修工作，保证设备安全、高效运行。
4、停机前先停泵，切断电源；再先后缓慢地关闭一次侧进口阀门、一次侧出口阀门、二次侧进口阀门、二次侧出口阀门。
5、设备应在本产品规定的设计温度和设计压力范围内操作，严禁超温超压运行。
