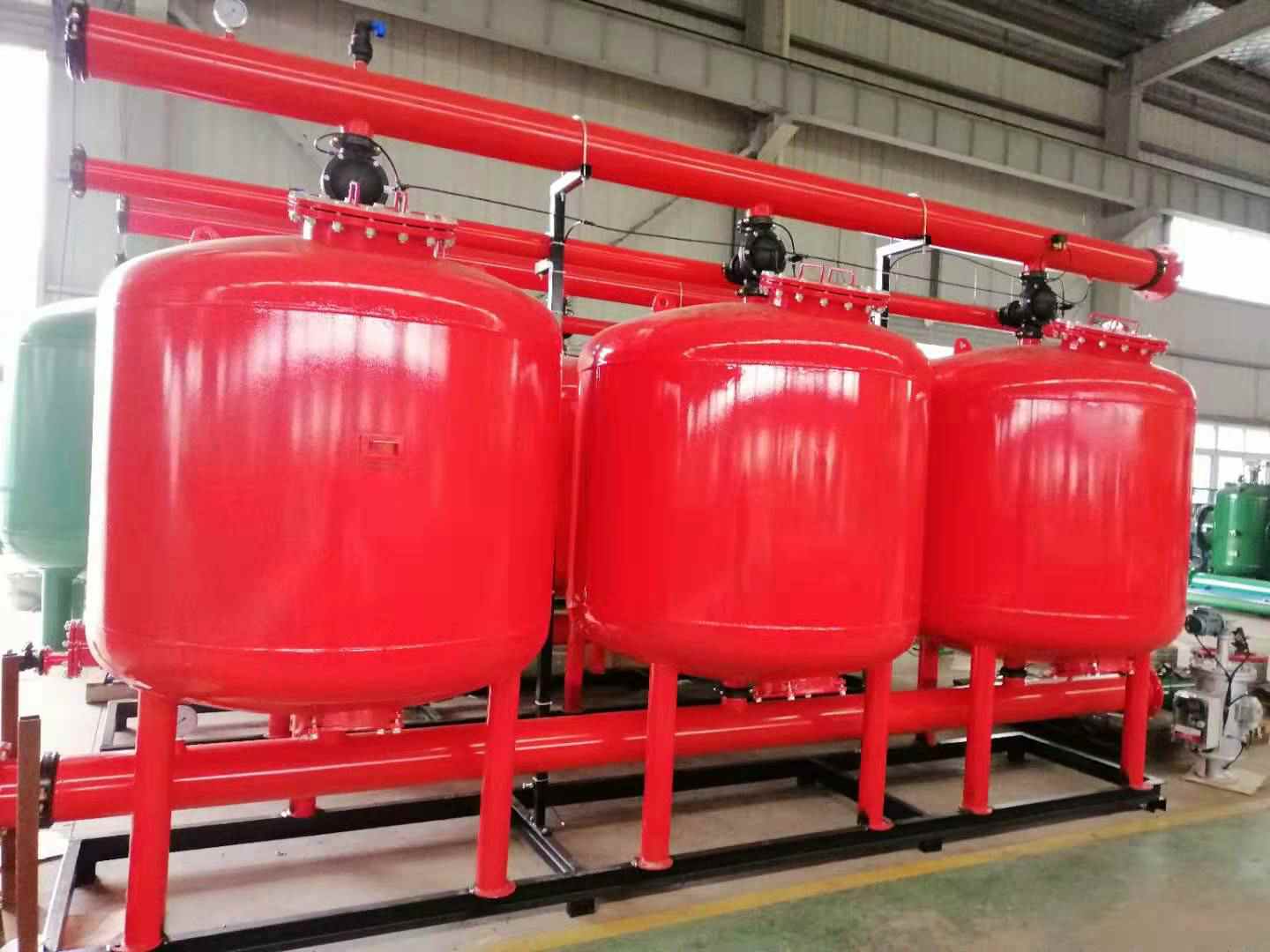

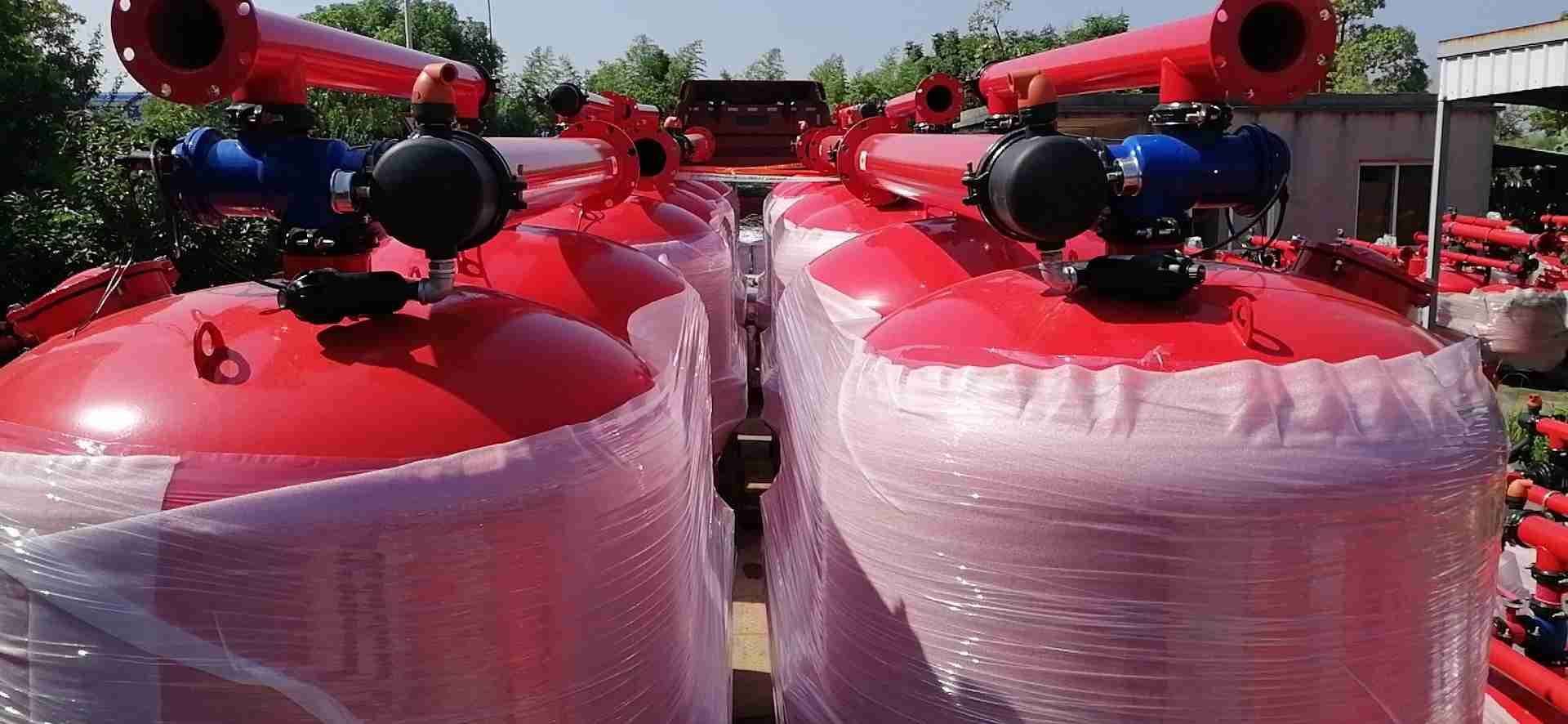

暖通旁滤装置组合介绍：

      在过滤器运行期间，进水浊度不得于设计规定的指标，并按设计要求进行反冲洗，否则会造成运行周期的缩短或滤层内形成泥球，严重时影响出水水质。
全自动砂石过滤器构造简单，运行方便，是常用的压力快过滤器，在小型锅炉水处理工艺中有广泛的应用。当原水悬浮物含量小于30～50mg/L时，可用作离子交换软化(或除盐)工艺的预处理设备。也可用于水质要求不主的工艺水作粗过滤处理。

    浅层介质过滤器是利用石英砂作为过滤介质，在压力下，把悬浮物含量较的水通过厚度的石英砂过滤，的截留去除水中的悬浮物、有机物、胶质颗粒、微生物等，终达到降低水中悬浮物、净化水质效果的一种过滤设备。

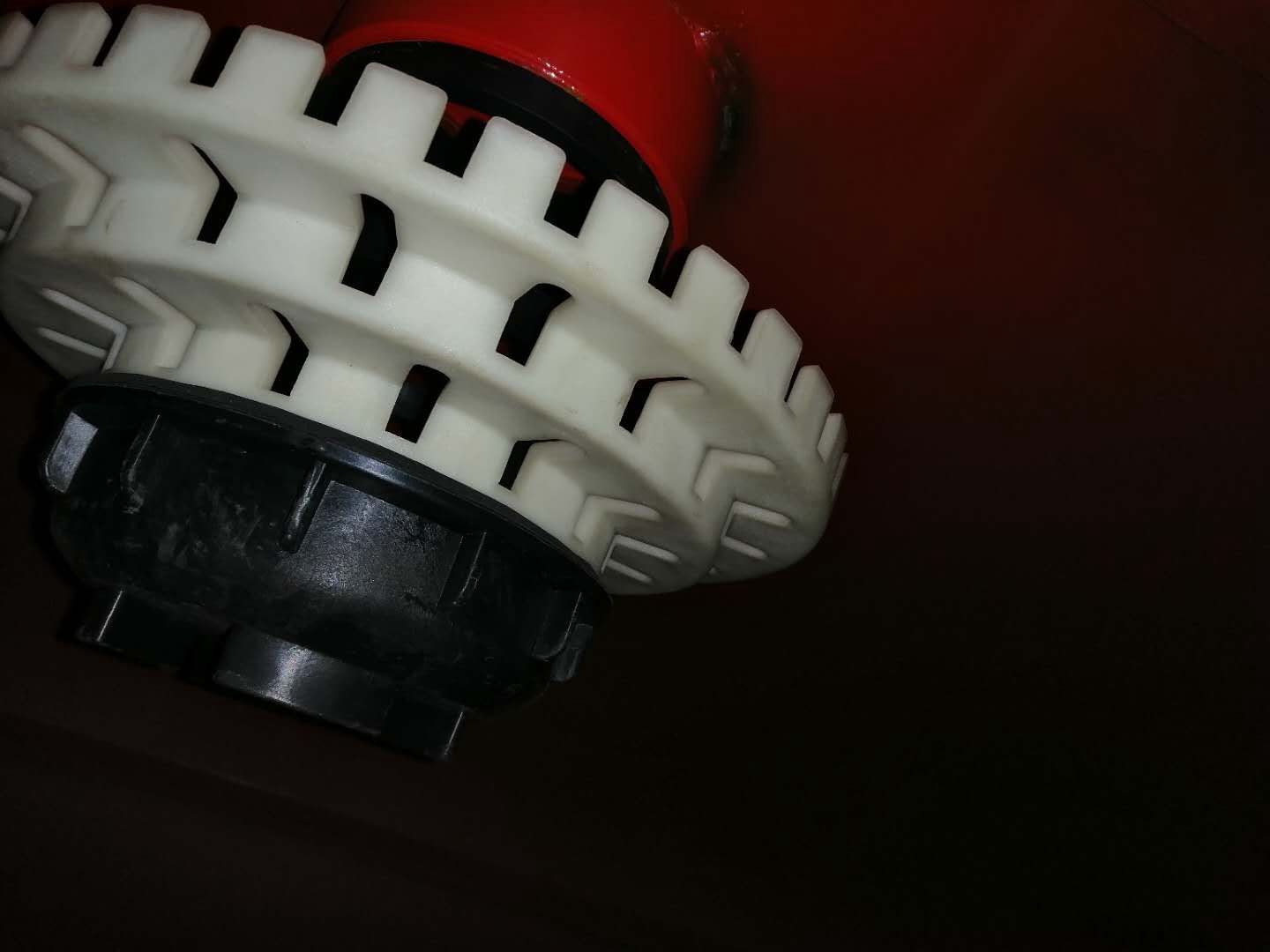

    当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。过滤器底部有带精密缝隙的集水器，过滤后的干净水被均匀收集，并流出过滤器。随时杂质在滤料层中不断聚积，压力损失不断增加，当压差增加到某一设定值时或到达设定的清洗时，系统将自动转换至反洗状态。加压水通过集水装置进入滤料层，对其进行冲刷，使截留的污染物脱落并排出过滤系统。反洗持续至少2分钟后，阀门自动将系统转至过滤状态。
    当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的单元砂缸不进行过滤,系统中其它单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在速砂缸全自动过滤系统中,集水器设计可使填料之间填料相互搓洗,大限度地提反冲洗效率,减少所需的反洗水（清洁水）,同时反洗时没有跑料现象。一个单元砂缸反洗为2分钟,反冲洗结束，单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个单元砂缸则准备进入反洗状态。

暖通旁滤装置组合产品点：

     1.体积小、易安装、节省空间。可户外安装、无须建房，节省土建造价

2.设备防腐性能，适用寿命长。

3.过滤水量大，过滤效果，过滤流速快，过滤精度

4.自动反冲洗：反冲洗由智能控制系统自动识别与控制，无需人工干预

5.供水不间断；该设备反冲洗时，过滤过程同时进行，系统照常供水。

6.采用***的布、集水装置，由于该过滤系统***的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。

7.采用石英砂或石榴石作为过滤介质，根据水质情况进行选择，滤料粒径***小可0.16mm的均质滤料。

8.长期运转费用低，省电、省水、省维修费用。

省电：系统******的自动反冲洗阀，砂过滤罐的反冲洗不是同时进行，而是在系统正常运转情况下，逐个轮流反冲洗，不需要考虑设置反冲洗水泵。同时与其他砂过滤设备相比，其所需要的过滤水泵扬程要低6-7m。

省水：系统由于其***的补水器及集水器，统一规格罐体，使得反冲洗时不需要压缩空气就能使介质层非常均匀的膨胀进行反冲洗。反冲洗所用的水是过滤过的清洁水，故所消耗的反冲洗水量小。单个罐的反冲洗水量仅为1 m3/分，反冲洗时间为2-3分钟。

省维修费用：整套系统没有机械或电动阀门，仅靠***多功能阀来控制系统的反冲洗。由于***多功能阀无磨损、寿命长，在10年内没有损坏记录，管理费用低。

浅层砂过滤器工作原理：正常工作时，需过滤的水通过进水口达到介质层，这时大部分污染物被截留在介质上 表面，细小的污物及其他浮动的有机物被截留在介质层内部，以生产系统不受污染物的干扰，能良的工作。运行后，当水中杂质和*悬浮物达到*量的时候，该过滤系统能通过压差控制装置实时检测进出口压差，当压差达到设定值的时，电控PLC会给控制系统中的三通水力控制阀发送信号，三通水力控制阀会通过水路自动控制其对应过滤单元的三通阀门，让其关闭进口通道同时打开排污通道，这时由于排污通道压力较小，其他过滤单元的水会在水的压力作用下由通该过滤单元的出水口进入，并持续冲刷该过滤单元的介质层，从而达到清洗介质的效果，冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。该种过滤器也可采用定时控制的方式进行排污，当时间达到定时控制器设定的时间时，电控盒发出排污清洗信号给三通水力控制阀，具体排污过程如上。编辑本段系统构成　　AIGER砂滤器构成分为过滤系统和控制系统。过滤系统通常由*过滤单元，三通自动阀门，进出口管道，排污管道构成。其中*过滤单元中包括*过滤介质。控制系统通常由PLC定时控制器，压差控制器，电磁三通阀构成。

主要通过滤料进行截污清洗，当滤料因截留过量的机械杂质而影响其正常工作，过滤器设置的反冲洗机构对滤料进行反洗。利用逆向进水，使过滤器内砂滤层松动，可使粘附于填料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。

暖通旁滤装置组合叠片过滤器和网式自清洗过滤器以及浅层介质过滤器组合的比较 ：

浅层介质过滤器组合过滤单元参数(未标注单位：mm) 暖通旁滤装置组合

注：对于更大的流量可以采用更多的浅层介质过滤器组合过滤单元连接在一起

说明：

1、管道材料采用碳钢喷涂树脂或者PVC材质，阀门采用铸钢或者PVC塑料；

2、管道接口：的DN接口，尺寸可按实际情况定制，可根据实际情况选用不同过滤单元组合。

当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的过滤单元不进行过滤,系统中其它过滤单元仍然在过滤。过滤后的清洁水部分用来反洗过滤单元,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在全自动*过滤系统中,*的集水器设计可使填料之间填料相互搓洗,较大限度地提反冲洗效率,减少所需的反洗水（清洁水）,同时反洗时没有跑料现象。一个单元砂缸反洗为2分钟,反冲洗结束，单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个单元砂缸则准备进入反洗状态。 省电：系统拥有*的自动反冲洗阀，砂过滤罐的反冲洗不是同时进行，而是在系统正常运转情况下，逐个轮流反冲洗，不需要考虑设置反冲洗水泵。同时与其他砂过滤设备相片，其所需要的过滤水泵扬程要低6-7m。 省水：系统由于其*的补水器及集水器，统一规格罐体，使得反冲洗时不需要压缩空气就能使介质层非常均匀的膨胀进行地反冲洗。反冲洗所用的水是过滤过的清洁水，故所消耗的反冲洗水量小。单个罐的反冲洗水量仅为1m3/分，反冲洗时间为2-3分钟。 省维修费用：整套系统没有机械或电动阀门，仅靠*多功能阀来控制系统的反冲洗。由于*多功能阀无磨损、寿命长，在10年内没有损坏记录，管理费用低。石英砂过滤器是一种过滤器滤料采用石英砂作为填料。有利于去除水中的杂质。其还有过滤阻力小，比表面积大，耐酸碱性，抗污染性等点，石英砂过滤器的*点还在于通过滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在*运行条件下出水水质，反洗时滤料充分散开，清洗效果。

暖通旁滤装置组合
