推流式潜水搅拌机产品技术要求

6  试验方法

6.1  推流式潜水搅拌机所采用材料的材质和零部件的质量及配套设备由供方提供合格证明

。

6.2  外观的检测

6.2.1  推流式潜水搅拌机的外观质量、转动标志、提升机构稳定性等用目测法检测。

6.2.2  涂层厚度的检验按GB/T 1762检测。

6.2.3  引出电缆由供方提供合格证明。

6.3  叶轮的检测

6.3.1  叶轮转动的灵活性用目测法检测。

6.3.2  叶轮平衡试验按GB/T 9239的规定进行。

6.3.3  叶轮叶片表面粗糙度用目测法检测。

6.3.4  叶轮几何尺寸的检测按附录A的规定进行。

6.4  密封性能的检测

   将组装成型的推流式潜水搅拌机置于密闭水箱（或水深大于20m的水池）中进行密封液压试验，采用空气压缩机对试验水箱液面进行了气体加压，在0.2MPa下，保持10min。取出后用500V兆欧表测量潜水电机线圈，检测绝缘电阻。

6.5  电气性能的检测

6.5.1  潜水电机的电气性能试验按GB/T 12785 的规定进行。

6.5.2  绝缘电阻用500V兆欧表测量。

6.5.3  电机的定子绕组用耐压仪作1760V电压下历时1min的耐压检测。

6.6  安装检测

6.6.1  整机装配后，进行空载试验，用百分表对叶轮轴进行径向跳动检测。

6.6.2  将搅拌机定位，百分表安装在表架上，用手转动叶轮，分别对叶轮各叶片端面的断面点和外径进行测量。

6.7  水力学性能的检测

6.7.1  推流式潜水搅拌机进行液体匀质搅拌和推流的工作流场，应在水流无循环、初速度为零，且试验水池符合表3规定的试验水池内进行测定。推流式潜水搅拌机应布置在前端无障碍阻流、吸入端无隔断处。按试验水池截面均匀布置流速测定仪，半截面上的测试点不少于15个。采用精度为0.02m/s的流速仪进行测量，测定数据取算数平均值，并绘制不少于五条等流速曲线（0.1m/s、0.2m/s、0.3m/s、0.4m/s、0.5m/s）的推流式潜水搅拌机的工作流场图。

6.7.2   水力学性能试验应在矩形水池中进行，其物理尺寸应符合表3的规定。

6.8  安全可靠性的检测

6.8.1  推流式潜水搅拌机的提升机构、保护装置的安全可靠性检测采用目测法。

6.8.2  推流式潜水搅拌机无故障运行时间采取现场调查和用户访问的方法确定。

6.8.3  设计寿命由生产厂家提供证明。电控设备由生产厂家提供合格证明。

南京云升环保设备有限公司是专业从事各类水处理工程、水处理专用设备及泵类产品生产的专业产家。

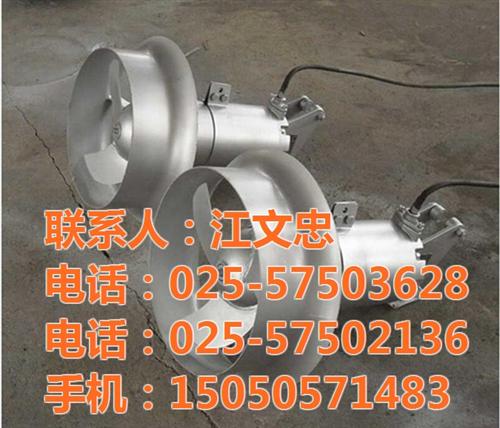

QJB型潜水搅拌机使用说明书——必读

注:

1 潜水搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

2 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节；

3 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，更大转角-60°~+60°

4 当池深大于4米时，应在导杆中间增加一支撑架；

5 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔； 6 客户定货时请提供池深及池型图，以便确定导杆尺寸和支撑架数量；

7 安装系统材质采用不锈钢和碳钢防腐供选择；

8 多台搅拌机可共用一套起吊系统。

1、搅拌机的安装

  将导杆和吊架按要求用胀锚螺钉固定好。

  装上减振块和滑套。

  用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

  缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

  确保电缆在搅拌机运行时，不被卷入叶轮中！

2、试运转

  开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

  调试时，必须检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如有多台搅拌机时，应对每台搅拌机的旋向进行单独检查。

  注意：检查旋转方向时，不要靠近旋转的叶轮，以确保旋转的叶轮不伤害工作人员。

3、运转

  在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

七 维护与保养

1、安全预防措施 △ 小心！

  开始进行设备维护前，务必保证潜水搅拌机与电源切断并且无法  被意外起动。

  为避免受伤，务必留意损坏和磨损的组件的状态 △ 注意！

  保证潜水搅拌机或其部件的稳定性，确保其不会滚动或倒下，以免造成人员伤害或物品的损坏。

2、检查周期与检查事项

2.1 检查周期

  定期检查与维护可确保潜水搅拌机的操作更加可靠。下面的维护时间表建议何时应该对潜水搅拌机进行检修，何时应进行彻底检查（大修）。 维护时间表按磨损情况分A、B两组。

注：对潜水搅拌机的彻底检查应在维修车间进行。用安培表便能查出有无阻塞的可能。  注意检查叶轮。如果叶轮磨损严重导致前沿不平衡，电动机就会由于阻塞而过载。

2.2 检查事项

2.2.1检修

     下列各项均需检查，必要时进行判断是否需要：

更换所有磨损的组件；

检查所有螺钉接头处；

检查油量与油的状况；

检查定子腔中是否有液体出现；

检查电缆入口与电缆状况；

检查旋转方向；

检查起吊装置与导杆（间隙距离与磨损情况）；

检查电绝缘情况；

更换为检查而拆卸的所有O型密封圈；

检查并冲洗密封圈及周围。

参见“建议检查”。

2.2.2 车间大修

     修理车间要求有专门工具，并应由授权维修部门完成。修理车间的大修作业除了检查外，还应对下列各项进行判断是否需要：

1）更换轴承；2）更换轴承密封圈；3）换油；4）电缆入口处的密封圈情况，必要时更换水密电缆；5）更换机械密封

南京云升环保设备有限公司是专业从事各类水处理工程、水处理专用设备及泵类产品生产的专业产家。

五、JBQ曲面潜水搅拌机结构简介：

       JBQ曲面潜水搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适
