单机除尘器的技术参数
型号规格/ 项目 PL-800/A PL-1100/A PL-1600/A PL-2200/A PL-2700/A PL-3200/A PL-4500/A PL-6000/A PL-10000/A
风量mh 800 1100 1600 2200 2700 3200 4500 6000 10000
资用压力Pa ~800 ~800 ~800 ~800 ~800 ~800 ~800 ~800 ~800
过滤面积m 3 4 6 8 10 12 15 20 40
风机电机功率Kw 0.75 1.1 1.5 2.2 3 4 5.5 7.5 15
清灰电机功率Kw 0.18 0.18 0.18 0.18 0.18 0.18 0.25 0.25 0.25
过滤风速m/min 3.33 2.62 2.6 3.05 3.3 3.48 3.49 3.33 3.33
净化效率% >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5
灰箱容积(L) 15 20 30 40 40 50 55 70 100
{长}工作原理:含尘气体由进气口进入灰斗或储灰箱,通过花板孔或直接通过花板孔三种方式进入滤袋,含尘气体透过滤袋变为净气、进入箱体,在经过箱体上部排气口由风机排出,粉尘积附在滤袋内表面,而且不断增加,使除尘器的阻力不断增加,当阻力增加到1500-2000pa时,为了使除尘器正常工作,需定期清除滤袋上的粉尘。
{长}具体清灰时,首先关闭顶上风机,摇动电机上偏心作用,带动连杆,使连动轴左右来回转动,滤袋就呈波纹状态,粉尘便掉下,卸出。待清灰完成即停止摇动后,重新启动风机,使除尘器重新开始工作,上述动作是通过控制仪来控制完成的。在运行中,如发现排气口有大量粉尘溢出,即可能有破损的布袋,需及时更换。由于箱体内是透过滤袋的干净气体,检查或更换布袋时可打开检修门,直接进入室内。
{精}使用注意事项:
{长}在工作前应检查检修门,出灰门,及风管连接系统是否密封,以免泄露,降低吸尘效果。
{长}电控箱盖,在工作时不得随意打开,如需调节清灰时间,或需检查电路时,应停机后切断电源在进行工作。
根据实际需要,定期进行清除灰尘,集尘器内灰尘清除时,只需在风机和清灰机构工作停止时,打开密封的出灰门,抽出抽屉即可。
吸尘罩是保证除尘器机组处于状态的关键配件,使用单位应根据加工件的外型尺寸粉尘的性质,按照通、近、顺、封、设计吸尘罩的原则,制作理想的吸尘罩。

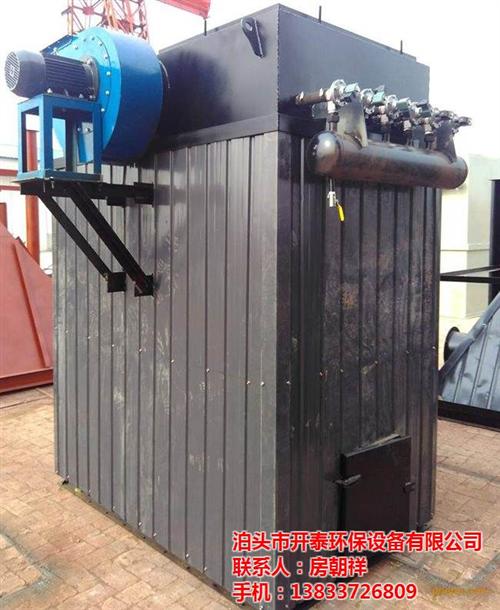

{长}包括机架,电机,风机,电控箱,滤尘袋,门,振动电机,振动机构,落料斗,接尘斗,接尘门及滤尘架,机架包括上壳体和下壳体,电机及风机设于上壳体内,滤尘袋、落料斗及接尘斗设于下壳体内,滤尘架设于上壳体和下壳体之间,滤尘袋与滤尘架连接,在机架与滤尘架之间设有弹性密封垫,振动电机通过振动机构与滤尘架连接,下壳体一侧设置进风口,上壳体上方设置出风口,电机及振动电机分别与电控箱连接。该除尘器具有结构紧凑合理,操作轻松方便,噪声低,除尘效果好,可直接应用于小型场所以及实验室等特点。
