给水厂往复式底部刮泥机与桁车式吸泥机运行及维护保养费用分析
通过对工程中常用刮、吸泥机类型构造分析、运行费用对比、投资成本对比、维护保养费用对比等方面的研究,提出了选用液压驱动往复式底部刮泥机,不仅能短时期内收回与传统桁车式吸泥机相较的投资价差,而且在设备使用周期内,能够直接产生很高的经济效益.本实用新型制作简单，微调准确，很好地解决了桁车式刮、吸泥机的行走偏斜问题，具有较高的实用价值。
桁车式刮泥机的结构组成及功能
桁车式刮泥机 -结构组成及功能
1、传动装置：采用轴装式减速机作为驱动动力，装在行车两端梁上，为双驱动，结构紧凑，装卸方便，其上设有过载保护装置，当设备驱动过载时，起停机保护作用（调节压紧弹簧调节预压力）。
2、行车平台：行车平台为桁架结构梁，吸泥系统、吊架装在其上，驱动装置装在两端梁上，构成吸泥机的主体。
3、吸泥系统：采用四台潜污泵作为吸泥动力，装在行车平台上，与排泥管路相连。行车沿池长方向运行时，潜污泵将池底沉淀污泥吸至管道中，经排泥管路排列到泥槽内。
4、撇油装置：吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端，再由池体两端的排油装置排除。
5、排泥管路：与潜污泵相连，用来排除排污泵吸至管路中的污泥。
6、吊架：与行车平台相连，用来支承悬挂吸泥管路及刮泥板等。
7、刮泥板：用来刮集沉淀于池底的污泥，其结构呈菱形更有效的实现刮集污泥的作用，刮泥板底端距池底有一定的距离，目的为减小设备在运行中的阻力，且使污泥有更好的流动性，便于潜污泵吸排。
8、电气控制箱：该机具有手动、紧停、反向、切断、延时等控制功能，若发生故障或维修原因可通过停止按钮关闭电机，实现紧急切断。行车运行到沉淀池两端时，通过限位开关，可将行车停留或反向运行，控制箱内设有延时装置，可调节延时时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控，以及漏电保护功能。

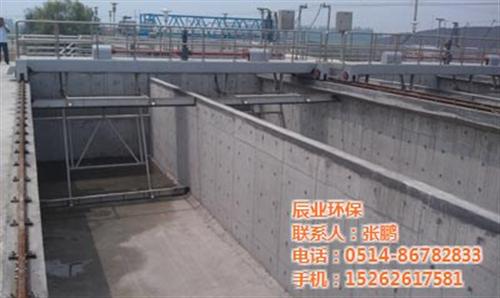

9、行程控制装置：安装在驱动装置的两端，与钢轨上的限位质子相碰撞，实现行车的往复运动。本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。
造纸厂用桁车式吸泥机吸泥泵的改造
分析了造纸厂用桁车式吸泥机的吸泥泵因稻草堵塞造成停机的原因。经方案比较，设计了抗堵塞的半开式叶轮泵。实践证明，半开式叶轮泵应用于造纸厂桁车式吸泥机，在功率不变的情况下，流量虽然有所减少，但抗堵塞能力显著提高，能够保证桁车式吸泥机正常运行。
此,对半开式叶轮的设计方法进行了研究,并对已有的数据进行了科学的统计分析,得到了三叶片半开式叶轮参数的统计公式。
