真空系统：由真空泵、滤液罐、和相关管路构成。真空泵运转,在滤液罐中形成真空,相关管路一端连接在滤液罐上,另一端通过分配头与陶瓷过滤板相通,将固体物吸附在滤板表面,滤液吸入滤液罐。
滤液排放系统：由滤液泵及相关管路组成。滤液泵运转,经由管路，将滤液罐中的滤液排出。
刮料系统：由刀、刀架及固定螺栓构成。其作用得将吸附于滤板表面的滤饼刮落。
陶瓷过滤板有效再生。陶瓷过滤机的关键就是陶瓷过滤板，但使用后过多小颗粒精矿粉会堵塞过滤板，失去过滤功能。其再生可以通过：
1）加长清洗时间，增加清洗频率可以确保再生率，可以由8h/次缩短为6h/次，时间由40min延长为60min；
2）提高电流，增加超声波的强度，可以提高清洗效率，电流一般控制在8A为宜；
3）采用相应溶解物，如在草酸溶液中浸泡处理。

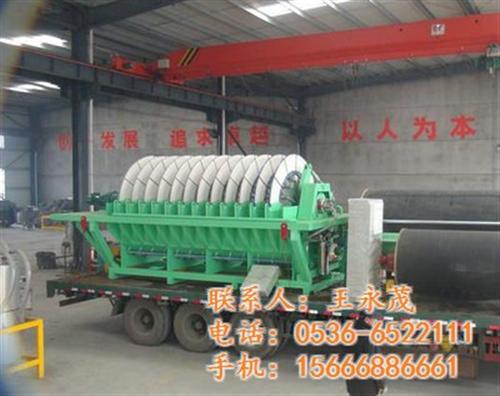

陶瓷过滤机是新一代节能的固液分离机械。传统的过滤机过滤介质由于网眼较大,过滤过程普遍存在严重的空气穿漏现象,能耗高,过滤效率低,滤饼水分高,精矿穿滤损失严重。陶瓷过滤机采用亲水的多孔陶瓷过滤板作为过滤介质,过滤层布满了微米级孔径的微细孔,由于毛细管的毛细作用,过滤过程只有水能通过过滤板,而空气不能通过,因此过滤过程真空度能保持在0.095MPa 以上,故能耗极低(可比传统圆盘或外滤式过滤机节能90 %左右) ,滤饼含水量少,精矿也基本没有穿滤损失。
