打磨抛光粉尘治理设计方案

一、项目概况

该司在生产过程中有打磨抛光工序，该工序在运行过程中会产生一定量的粉尘，如不直接处理，会对员工健康和车间环境造成一定的影响，如直接外排会给周围环境带来一定的影响，根据环保法规和环保部门的要求，必须对其进行治理。本着运行管理简单、技术先进可靠、价格合理的原则，并结合该厂的实际情况，我公司特为其提供如下治理设计方案，以供参考。

二、设计依据

1、根据《中华人民共和国环境保护法》

2、根据《工业企业设计标准》;

3、根据《全国通用通风管道计算表》;

4、根据《三废处理工程技术手册》废气卷;

5、我公司对同类粉尘的处理经验;

三、设计原则

1、制作好的收集系统能有效的收集粉尘，能使车间内的粉尘减少到最低限度，除尘设备除尘效率达95%左右;

2、工艺成熟可靠，长期稳定、节约、先进的技术;

3、充分利用原有条件，布局紧凑合理，建筑与周围环境协调一致;

4、应用操作与管理简便的技术节省动力消耗和运行费用;

5、选用设备运行稳定、使用寿命长。

四、设计参数

经现场勘查，贵公司二楼车间预计设置6台抛光机，操作过程中产生粉尘量约为8000m3/h,现设计一套粉尘处理系统，设计最大处理风量为8000 m3/h.套。

五、设计范围

根据甲方提供的资料，承担本项目粉尘治理工艺设计，包括设备的选型、风管的设计等。

六、处理工艺流程的选定

1、废气工艺选择

目前处理该粉尘一般有旋风除尘、袋式除尘、湿式除尘和滤筒式除尘等处理方法。

旋风除尘一般适应于粉尘颗粒较大，比重较大的粉尘治理，其一次性投资省，操作管理较简单，粉尘收集较方便。

湿式除尘适合于各种粉尘的治理，其捕捉效率也较高，投资成本低，运行费用省，操作及管理较简单。但是收集后的粉尘含水率较高，此粉尘如需回用，那么必须对粉尘进行脱水;如果直接外运，废水会对环境产生二次污染，所以该方法一般较少使用。

袋式除尘净化效率仅次于电除尘，袋式除尘能耗低，无二次污染，对粉尘的收集处理效率高，特别是对微细粉尘也有较高的效率，可达95%以上，清灰较方便。工作稳定，便于回收干料没有污泥处理、腐蚀等问题，维护简单。该粉尘不具粘结性及湿性，而粉尘温度不会低于露点温度，采用此除尘器不会造成布袋堵塞。

布袋式除尘净化效率仅次于电除尘，布袋式除尘能耗低，无二次污染，过滤面积，投资成本低，对粉尘的收集处理效率高，特别是对微细粉尘也有较高的效率，可达95%以上，清灰较方便。工作稳定，便于回收干料没有污泥处理、腐蚀等问题，维护简单。该粉尘不具粘结性及湿性，而粉尘温度不会低于露点温度，采用此除尘器不会造成堵塞。

通过以上过几种除尘技术的比较，结合该厂粉尘的性质,我公司拟采用一套布袋除尘技术对此粉尘进行治理。

2、工艺流程图

达标排放

3、工艺流程描述

含尘气体经集尘罩收集经风管将其收集再经风机引入布袋除尘器，经由分风挡板废气粉尘均匀分布在箱体内，经布袋过滤，粉尘被阻留在布袋外壁，净化后的气体通过布袋经排气管排出。当布袋表面负荷的粉尘增加达到一定的阻力时，通过脉冲动振动装置，使布袋内部粉尘脱落至灰斗中。

七、设备设计

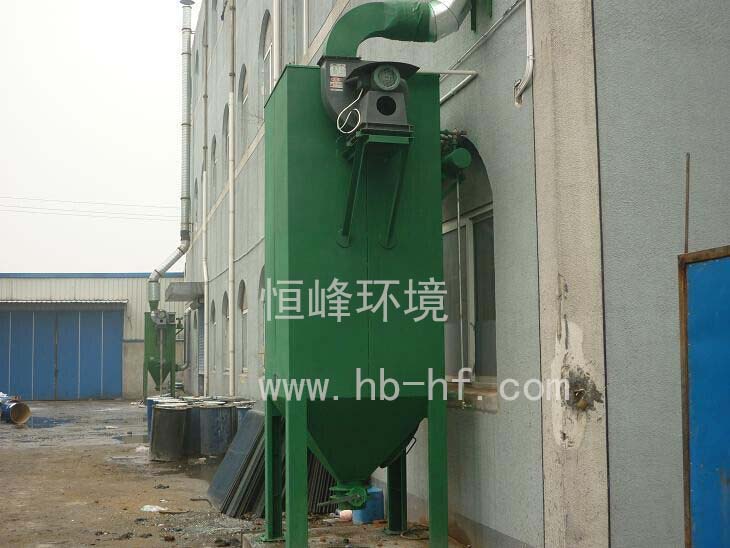

1、袋式除尘器

设计单套风量为8000m3/h

规格：2200*1320*5000mm

过滤面积：60m2 过滤风速：2.5m/min

处理效率：99.5%

滤袋：Φ160×2000mm，56个(每个滤袋过滤面积为1m2)

电磁阀：6个

系统阻力：1000Pa

清灰方式：脉冲清灰

材质：碳钢

数量：1台

2、风机

风量：8000m3/h

风压：2500Pa

功率：11kw

数量：1台

3、粉尘收集管

规格：φ100/φ200/φ350

风速：23m/s

材质：螺旋管

八、事故处理

1、更换阀门时不得超过半小时;

2、系统出现故障时，应当切断此系统电源，安排人员进行维修和更换部件，并且不得超过一小时;

3、应在假期内对设施进行维护。
