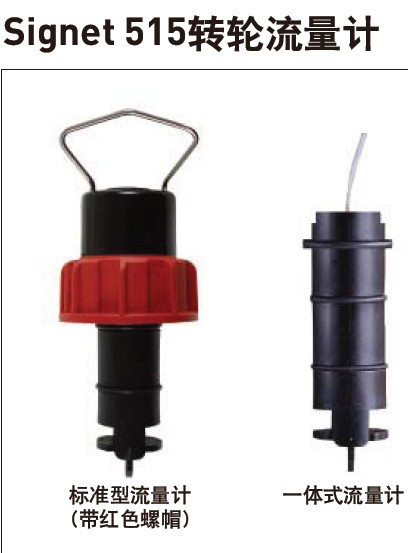

P51530转轮式流量传感器
特点：
运行可靠,安装维护简单
材料可选
功耗少,无压降
技术参数：

选型：

GF+SIGNET流量探头3-2536系列

GF+SIGNET流量探头2536系列 3-2536-P0 3-2536-P1 3-2536-T0
特性
?     流速范围：0.1~6m/s
?     宽量程比，66:1
?     输出集电极开路方波信号
?     简单而经济的设计
?     输出信号重复度高
?     适用管径：    DN15~900(1/2~36”)
?     分辨率高，抗干扰性好
?     -X0，-X1经过测试认证
?     接液材料耐化学腐蚀性好

应用
? 纯水生产
? 过滤系统
? 化学品生产过程
? 流体输送系统
? 泵保护
? 烟气洗涤
? 重力流进料
? 不适用于气体测量

描述
时间证明了2536转轮流量计具有安装简单，性能可靠的特点，并且产品结构坚固，输出信号的重复度高，维护工作量极少。
2536流量计输出集电极开路方波信号，拥有0 .1~6m/s宽广的流速测量范围。用于测量满管状态下低压系统中的流体流量。2536转轮流量计的接液材料配置种类很多，包括PP或PVDF壳体，优秀的耐化学腐蚀性能可以使其耐受更多的流体种类。2536流量计能插入安装在尺寸范围从DN15(1/2”)到DN900(36”)的管道上。Signet标准安装件的种类包括三通、鞍型座，直焊型等，能保证流量计在流体中的正确插入深度。根据需要，还可提供Wet-Tap型流量计，适合在线插拔。

技术参数
概述
流速范围：0 .1~6m/s
管径范围：DN15~900(1/2~36”)
线性度：满量程的±1%@25°C
重复性：满量程的±0 .5%@25°C
最小雷诺数：4500

接液材料
流量计壳体：
PP-GF(黑色)或PVDF(本色)
O形圈：
FPM(标配)； 可选EPR(EPDM)或FFPM
轮轴：
钛、哈氏合金C、PVDF； 可选陶瓷、钽、不锈钢
转轮：
PVDF(黑色或本色)； 可选Tefzel®(带或不带轴套)

电气性能
频率信号：49Hz@m/s，额定值
供电电压：5~24VDC±10%，稳压
供电电流：<1 .5mA@3 .3~6VDC
<20mA@6~24VDC
输出信号： 集电极开路方波，最大下拉电流10mA
电缆规格：2芯带屏蔽双绞线，22AWG
电缆长度： 自带7 .6m(标配)，最大长度305m
最大温度/压力
标准型与一体式流量计
? PP：12 .5bar@20°C，1 .7bar@85°C
? PVDF：14bar@20°C，1 .7bar@85°C
工作温度：
? PP：-18~85°C
? PVDF：-18~85°C
Wet-Tap型流量计
PP：7bar@20°C，1 .4bar@66°C
工作温度：-18~66°C
最高拆卸压力： 1 .7bar@22°C

标准和认证
? CE
? RoHS
? ISO 9001质量管理体系认证
? ISO 14001环境管理体系认证

应用说明
? 在户外使用时，需要使用保护管适配接头。
? 介质有磨损性时，可选用带轴套的转轮以减少磨损。
? 当流量计从管道中拆下后，可以用流量计端帽将安装孔塞紧。
? 当水中有颗粒时，请选用Signet电磁流量计。
? 当整个系统由多个部件组成时，最大温度/压力等级必须参照最低级别的部件。

订货信息
2536标准型转轮流量计选用这种流量计时，流量仪表可以安装在附近的管道或墙上，或是305m之内的其它地方(标配电缆长度为7 .6m)。增加延长线时，要使用接线盒。为了保证流量计插入到流体中正确位置，请选用Signet标准安装件。

产品编号
3-2536  用于分体式安装的标准型流量计
壳体/转轮/轮轴材质，选1项*
P  PP/黑色PVDF/钛
T 本色PVDF/本色PVDF/本色PVDF**
V本色PVDF/本色PVDF/哈氏合金C**

管道口径，选1项
0   DN15~100(1/2~4”)
1   DN125~200(5~8”)
2   DN250~900(10~36”)
3-2536- P0产品编号示例
**PVDF材料只适用于DN15~100(1/2~4”)的管径范围。

产品编号*   订货代码
3-2536-P0   198 840 143
3-2536-T0   198 840 149
3-2536-P1   198 840 144
3-2536-V0   198 840 146
3-2536-P2   198 840 145
3-2536-V1   198 840 147


+GF+ 8510一体式转轮流量计
8510一体式流量传感器：
?自驱动，无需外部电源
?转子：PVDF
高抗化学腐蚀材料




流量变送器3-8550
与流量传感器配套，其特点为：2×16 LCD显示，耐腐蚀外壳，适用于有源、无源传感器，并具模拟功能及全套设定操作软件。
材料 聚丙烯、硅橡胶、碳酸脂
电源 12-24VDC±10%
输出 4～20mA、频率、脉冲、继电器
显示 2X16LCD，瞬时和累计流量显示
开孔尺寸 92X92mm   ( 盘装表)
输入 0.5～1500 Hz
精度 ±0.03mA
相对湿度 0-95%
 3-8550 ProcessPro 在线流量变送器
  传感器输入/电源/输出　－　可选择
-1 1个输入，2或4线，1路4-20mA，集电极开路、高、低脉冲或频率输出
-2 1个输入，4线，1路4-20mA，2个高、低、脉冲信号继电器输出
-3 2个输入，2或4线，2路4-20mA，集电极开路、高、低脉冲或频率输出
现场或控制柜安装　－　可选择
- 现场安装 (+8050安装壳)
-P 表盘安装，包括安装架和密封
3-8550 -1 现场安装编号示例
3-8850 -1 P 盘装编号示例








美国GF流量计P525系列
P525 316SS流量传感器美国GFsignet P525系列P525金属流量传感器 选型+GF+SIGNET P525金属流量传感器品牌：
SIGNET Flow流量检测系统 525金属型流量传感器，把不锈钢材质和插入式叶轮结构相结合，从而组成了具有高可靠
性的传感器。它可以适应在高温和高压状态下工作。钨碳合金的轴和FluoroloyB 材质的轴承的耐磨性能，延长了它的使
用寿命。
P525 316SS流量传感器美国GFsignet
+GF+SIGNET金属流量传感器P525系列
P525金属流量传感器选型
+GF+SIGNET P525金属流量传感器
品牌：SIGNET Flow流量检测系统
525金属型流量传感器，把不锈钢材质和插入式叶轮结构相结合，从而组成了具有高可靠性的传感器。
它可以适应在高温和高压状态下工作。钨碳合金的轴和FluoroloyB 材质的轴承的耐磨性能，延长了它的使
用寿命。
P525转轮流量传感器的特点与性能:
1.不需要电源
2.输出信号为正弦波频率信号

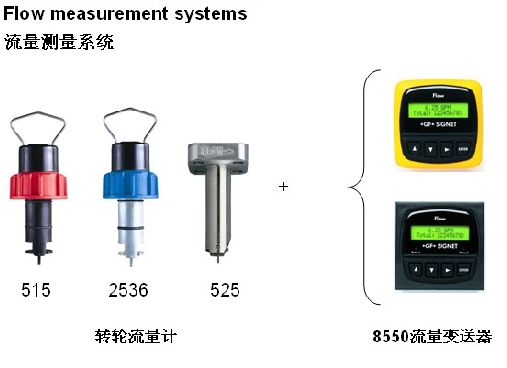

能够兼容的Signet变送器：3-8550流量变送器，3-8900多参数控制器，3-5600流量监测仪
技 术 数 据
流速范围：0.5-6m/s
管道尺寸范围：DN15-DN300
线性：±190,满量程
可重复性：±0.5%，满量程
最小雷诺数： 4500
接湿材料：传感器本体：316SS
转轮材料：CB7CU-1 转轴：钨碳GRP1或316SS
电气规格:频率：12HZ m/s 每FT/S 额定
5-8Mv P-P每HZ 源抗阻：11.6KΩ
工作压力,温度:149℃，103bar
电缆长度：7.6m，标准，最大60M（信号强度没有明显下降）
特点:耐高温注意:此款配套安装接头比较特殊.
简单介绍
P525 316SS流量传感器美国GFsignet 的详细介绍
P525-1 198801494
P525-2 198801495
P525-3 198801496
P525-1S 159000963
P525-2S 159000964
P525-3S 159000965






美国+GF+电磁流量计2551系列
GF电磁流量传感器GF SIGNET (3-2551)
产品简介
2551插入电磁流量传感器：Signet2551电磁表是一种没有可动部件的插入式电磁流量变送器，适用于导电介质。所有型号都采用了抗腐蚀性材料构成，可提供最小的维护成本和最长期的稳定性。采用Signet　综合的在线安装接头，校正和插入深度是自动控制的。这些通用的，安装简单的传感器，有着精确的流量测量和很宽的动态范围。它们适用的管径可从DN15－DN900（0.5-12in。）。

简单介绍
       +GF+SIGNET电磁流量计2551系列和2552系列插入式电磁流量变送器使用和安装都很方便，没有可动部件，不需维护；可靠性和性价比高的通用型流量变送器。
兼容性：可带Signet3-5075，5500，5600，3-8550，8900 或 直接输出.

+GF+SIGNET电磁流量计2551系列和2552系列的详细介绍
在乔治.费歇尔(+GF+Signet)品牌的电磁流量计中:
3-2551 以及 3-2552 的各型号插入式电磁流量计,适用管径从DN15至DN1200均可使用.

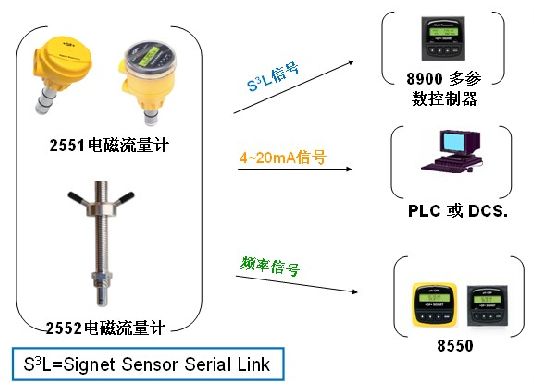

       这两款插入式电磁流量计是没有可动部件的插入式电磁流量变送器，适用于导电介质。所有型号都采用了抗腐蚀性材料构成，可提供最小的维护成本和最长期的稳定性。采用Signet 综合的在线安装接头，校正和插入深度是自动控制的。这些通用的，安装简单的传感器，有着精确的流量测量和很宽的动态范围。它们适用的管径可从DN15－DN1200（0.5-48in.）。可以满足在许多不同设备上应用的需要。Signet2551电磁流量变送器可以提供多种输出选择，如频率信号输出、数字（S3L）输出、4－20mA电流信号输出、继电器输出。
插入式电磁流量变送器
+GF+Signet2551插入式电磁流量变送器使用和安装都很方便，没有可动部件，不需维护；可靠性和性价比高的通用型流量变送器。兼容性：可带Signet3-5075，3-5500，3-5600，3-8550，3-8900 或 直接输出

技术数据　
流速范围：0.05-10m／s
管道尺寸范围：DN15-DN900　线性：±190，满量程　
可重复性：±0.5％，读数＠25℃　
最小电导率：20μS／cm　
电气规格：频率：5-26.4VDC　15mA　max　
                   4-20mA : 21.6-26.4VDC　22.1mA　
                  数字(S3L)：5-6.5VDC，15mA　max辅助（仅带继电器的单元需要）　
8-24VDC　0.4A　max倒向和短路保护　
显示规格：字符：2X16 / 或不带现场显示　
对比度：用户可设置的4档　背面照明：（仅继电器型）　
要求外部：9-24VDC　0.4mA　max　
环境要求：存储温度-20℃—70℃　相对湿度：0-95％不洁露　介质0-85℃　
ISO9001：2000　14001：2004　CE

2551电磁流量计
3-2551-P0-11, 159001105, PP和316材质 , DN15~100 , 不带显示 , 频率输出
3-2551-P0-12, 159001110, PP和316材质 , DN15~100 , 不带显示 , 4~20mA输出
3-2551-P1-11, 159001106, PP和316材质 , DN125~200 , 不带显示 , 频率输出
3-2551-P1-12, 159001111, PP和316材质 , DN125~200 , 不带显示 , 4~20mA输出
3-2551-P2-12, 159001112, PP和316材质 , DN200以上 , 不带显示 , 4~20mA输出
3-2551-P0-21, 159001267, PP和316材质, DN15~100 ,带显示,继电器/频率输出
3-2551-P0-22, 159001273, PP和316材质, DN15~100 ,带显示,继电器/4~20mA输出
3-2551-P1-21, 159001268, PP和316材质, DN125~200 ,带显示,继电器/频率输出
3-2551-P1-22, 159001274, PP和316材质, DN125~200 ,带显示,继电器/4~20mA输出
3-2551-P2-22, 159001438, PP和316材质, DN200以上,带显示,继电器/4~20mA输出
3-2551-P0-41, 159001261, PP和316材质, DN15~100 ,带显示,频率输出
3-2551-P0-42, 159001279, PP和316材质, DN15~100 ,带显示, 4~20mA输出
3-2551-P1-42, 159001280, PP和316材质, DN125~200 ,带显示, 4~20mA输出
3-2551-P2-42, 159001441, PP和316材质, DN200以上,带显示, 4~20mA输出
