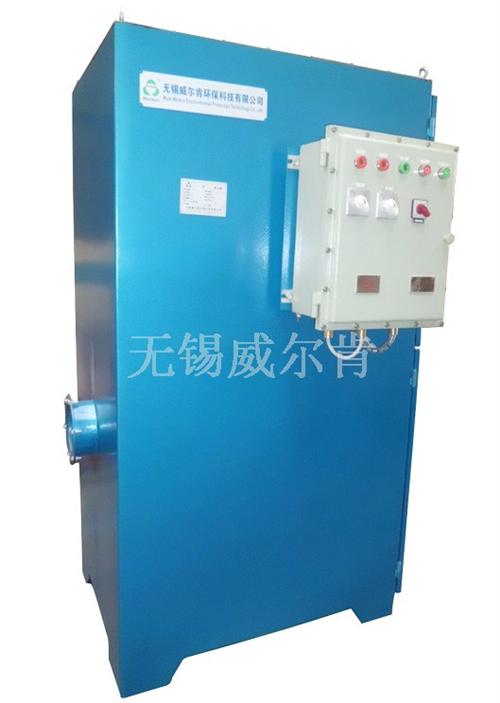

TG-B脉冲反吹型滤筒式单机除尘器的概述和工作原理

一、概述

TG-B脉冲反吹型滤筒式单机除尘器是我新研发设计的一种高效净化除尘设备。该机具有技术性能稳定、噪声低、耗电省、外型美观、过滤面积大、清灰效率高、占地面积小、耗气量小、清灰效果好、维护方便、工作量小、适用范围广、除尘效率高（99.99%）的优点，深受广大用户的欢迎。对于捕集细小而干燥的非纤维粉尘，具有较为理想的效果。特别适用于制药生产线中，中药前处理工艺中粉料回收及喷涂粉末、喷砂、化工、水泥建材、碳素材料、粮食加工、石棉制品加工、矿山采掘等含尘气体净化。

本机组含风机动力系统，过滤系统，反吹清灰系统，粉尘收集箱，电气控制系统，用户需配接除尘管道，供接气源、电源即可使用。对于粉尘浓度偏大，连续工作时间长，可进行不间断运行，保证运行效率和生产工艺的正常运行。可以大大节约投资费用、运转费用以及能源消耗。

本除尘机组净化后空气可直接排放室内循环使用，无通风热量损失。

本除尘机组材质可根据客户要求采用优质碳钢或不锈钢制作。其中碳钢材质制作设备内外表面采用喷塑防锈处理，不生锈、防腐蚀、使用寿命长。颜色为米色（天蓝色，电脑灰）可根据客户要求定制。不锈钢材质制作设备表面亚光处理，外型美观。

二，工作原理

1.插上电源，机内风机运转，含尘空气从尘源经吸尘罩、风管、进风口进入箱体，因气流突然扩张，流速骤然降低，大粒经粉未在其自重的作用下从含尘空气中分离而沉降至盛灰抽屉中，其余尘粒由于滤芯的筛滤、碰撞、钩挂、静电等作用，被滞留于滤芯外壁，净化后的空气由风机经出口排出。

2.当滞留在滤芯外壁上的尘粒不断增加时，除尘器的阻力相应增大，吸尘罩口吸力逐渐降低，为保证除尘器的效果，应视粉尘浓度情况定时进行脉冲反吹清灰，滤筒采用矩形阵列排布。为了保证系统的正常运行，除尘器阻力应维持在限定(1.2KPa)的范围内，故用洁净的压缩空气(0.4～0.6Mpa用户自备)进行清灰处理。脉冲控制仪定时发出执行信号，电磁阀逐个打开，依次往复循环。

3.脉冲电磁阀瞬间打开(一般为0.1秒)，高压气体由滤筒内壁向外反吹，滤筒内外表面压差由负压转为正压，附着在滤筒外壁上的粉尘瞬间失去附着力，加上重力作用粉尘落入盛灰抽屉内，滤筒得到再生利用同时完成粉尘回收的任务。

滤筒式单机除尘器工作原理和适用范围

滤筒式单机除尘器工作原理:

含尘空气经进风口进入箱体，较粗颗粒尘在其自身重力的作用下，沉落至盛灰抽屉中，另一部分较细粉尘在主风机的抽引下，吸附在滤筒外壁，洁净空气穿过滤筒经风机出风口排出。可直接排放在室内循环使用。随着过滤工况的不断进行，吸附在滤筒表面上的粉尘不断增加，为了保证系统的正常运行，除尘器阻力应维持在限定(1.2KPa)的范围内，故用高频振打进行清灰处理，完成滤筒的再生利用;

滤筒式单机除尘器适用范围:

适用于制药工业、化学工业、日用品工业、木材加工工业、食品工业、陶瓷工业、铸造工业、汽车工业、造船工业等行业的烟尘净化。

单机滤筒除尘器工作原理

含尘气体由进风口进入箱体，在折叠滤筒内负压的作用下，空气从筒处透过滤料进入筒内，进入清洁室从出风口排出。粉尘在滤料表面上越积越多、阻力越来越大，当达到设定值时，脉冲阀打开，压缩空气直接喷入滤筒中心，对滤筒进行顺序脉冲清灰，使其恢复低阻运行。滤筒在除尘设备中既可以垂直布置在箱体花板上，也可倾斜布置在花板上，但依清灰效果看，垂直布置更加合理。

特点

滤筒是一种用来进行过滤的筒状元件，一般分为用来过滤气体介质和过滤液体介 质的滤筒。它的材质有木浆纤维滤纸，或纺粘法聚酯纤维无纺布，它是利用滤材表面形成的微小透气组织阻挡掉气体中的粒状物质，从而净化空气。

安装

1、滤筒装配时与花盘、及结合处均应嵌入密封垫确保密封。

2、人孔门及法兰处的联接均应嵌入密封胶垫，保证其气密性。

3、减速传动机构安装后要保证转动灵活，旋臂喷口于花盘应保持40-50mm距离。

4、传动三角带要松紧适当。

适用范围

适用于电力、电子、制药、化工、冶炼、造船、机械铸造、水泥建材等行业生产过程中产生粉尘的净化处理。
