一、工程概况
该公司设有一台锌合金熔化炉，在生产过程中会产生一定量的含尘废气，这些废气排放具有一定的污染性，对环境和人体健康会产生危害。受该公司委托为其提供设计方案
二、设计原则及依据
1、设计依据
(1)《大气污染物排物标准》(GBl6297—1996);
(2) 相关的设计手册;
(3)业主供的资料及我公司对该类废气的设计经验。
2、设计原则
(1)应选择经济可靠、占地少、投资省的工艺;
(2)操作管理方便，便于维护;
(3)专案设计选择最佳处理工艺，做到工艺运行可靠、流程简单、维护简单、运行成本低。
3.设计内容
根据厂方提供资料，熔炉产生废气总量约10000 m3 /h,现设计一套处理设施，单套处理风量为10000 m3 /h.
三、排放标准
处理后达广东省《大气污染物排放限值》(DB44/27-2001)二类控制区第
二时段限值废气排放限值要求
序号污染物(处理前)排放浓度mg/m3(处理后)浓度mg/m3排气筒高度m
四、处理工艺流程的选定
1、废气工艺选择
目前处理该粉尘一般有旋风除尘、袋式除尘、湿式除尘和滤筒式除尘等处理方法。
旋风除尘一般适应于粉尘颗粒较大，比重较大的粉尘治理，其一次性投资省，操作管理较简单，粉尘收集较方便。
湿式除尘适合于各种粉尘的治理，其捕捉效率也较高，投资成本低，运行费用省，操作及管理较简单。但是收集后的粉尘含水率较高，此粉尘如需回用，那么必须对粉尘进行脱水;如果直接外运，废水会对环境产生二次污染，所以该方法一般较少使用。
袋式除尘净化效率仅次于电除尘，袋式除尘能耗低，无二次污染，对粉尘的收集处理效率高，特别是对微细粉尘也有较高的效率，可达95%以上，清灰较方便。工作稳定，便于回收干料没有污泥处理、腐蚀等问题，维护简单。该粉尘不具粘结性及湿性，而粉尘温度不会低于露点温度，采用此除尘器不会造成布袋堵塞。
通过以上过几种除尘技术的比较，结合该厂粉尘的性质,我公司拟采用一套袋式除尘技术对此粉尘进行治理。
2、工艺流程图
艺流程描述
含尘气体经集尘罩收集经风管将其收集再经风机引入除尘器，经由分风挡板废气粉尘均匀分布在箱体内，经布袋过滤，粉尘被阻留在布袋外壁，净化后的气体通过布袋经排气管排出。当布袋表面负荷的粉尘增加达到一定的阻力时，通过脉冲动振动装置，使布袋内部粉尘脱落至灰斗中。
五、设备设计

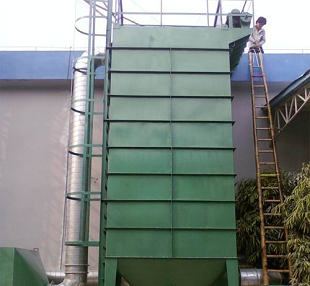

1、袋式除尘器
设计单套风量为10000m3/h
规格：1700*2000*5500mm
过滤面积：720m2 过滤风速：2.5m/min
处理效率：99.5%
PPS布袋：Φ160×2000mm，72个(每个滤袋过滤面积为1m2)
电磁阀：8个
系统阻力：1000Pa
清灰方式：脉冲清灰
材质：碳钢
数量：1台
2、风机
风量：10000m3/h
风压：2500Pa
功率：15kw
数量：1台
3、粉尘收集管
规格：φ450
风速：25m/s
材质：螺旋管
六、事故处理
1、更换阀门时不得超过半小时;
2、系统出现故障时，应当切断此系统电源，安排人员进行维修和更换部件，并且不得超过一小时;
3、应在假期内对设施进行维护。
七、工艺流程图
