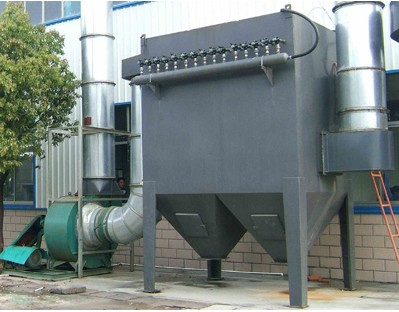

脉冲袋式集尘器由上、中、下箱体，排灰系统及喷吹系统五部分组成。上箱体包括可掀起的盖板和出风口;中箱体内有多孔板、滤袋及文丘里管;下箱体由灰斗、进风口及检查门组成;喷吹系统包括控制阀、脉冲电磁阀、喷吹管和气包。
脉冲布袋除尘器工作原理
采用脉冲袋式集尘器除尘，锅炉出来烟气通过风管直接连除尘器，风管都装有调风阀，可控制风量大小或不需要用时关闭，滤袋选用PPCS耐高位优质材料制作。
脉冲袋式集尘器由上、中、下箱体，排灰系统及喷吹系统五部分组成。上箱体包括可掀起的盖板和出风口;中箱体内有多孔板、滤袋及文丘里管;下箱体由灰斗、进风口及检查门组成;喷吹系统包括控制阀、脉冲电磁阀、喷吹管和气包。
含尘气体由除尘器进风口进入中、下箱体的过程中，粉尘被吸附在滤袋上，气体则穿过滤袋经文丘里管进入上箱体，从出风口排出，随着滤袋上粉尘的积累。顺序控制仪接收并发出指令，按顺序触发各脉冲电磁阀，使气包内的气体瞬时从喷吹管的各孔喷出，经文丘里管喷射到相应的滤袋内，滤袋在气流瞬时的反作用力下急速膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到了再生。螺旋送量机将沉降的粉尘输送至卸料打包机进行清灰。
脉冲布袋除尘器 工艺流程图
脉冲布袋除尘器的设计原则
1、采用先进、合理、成熟的处理工艺。
2、工艺设计与设备选型能够在运行的过程中有较大的调节的余地。
3、操作管理方便，节省动力消耗和运行费用。
脉冲布袋除尘器的特点
1、本脉冲布袋除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。
4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
6、进、出口风道布置紧凑，气流阻力小。
