一、概述
我公司设计研制的BJS-4系列喷淋、鼓泡式填料净化塔是在BJS-3鼓泡式填料净化塔和BJS-2喷淋式填料净化塔基础上，从外形到处理方式均作了科学的改进，它不但有BJS-3鼓泡式填料净化塔的鼓泡反应，又有BJS-2喷淋式填料净化塔的喷淋效果，是以上二种塔型的优化产品。本系列净化塔可用于较高浓度的废气处理，净化效率高，是当前国内最理想的净化设备，净化后的废气大大低于国家排放标准。
二、工作原理
BJS-4喷淋、鼓泡式填料净化塔采用氢氧化钠溶液作为吸收中和液。废气由风机压入净化塔中，内筒形成压力室，再由压力室均配给各根鼓泡管，废气通过鼓泡管进入贮液箱的吸收中和液中产生鼓泡，然后气泡通过填料层，使气液再次得到充分接触，吸收后的废气继续向上流动，与喷淋管喷出的吸收中和液产生最后反应，中和反应后的达标气体经除沫装置除雾，然后排入大气。
三、结构及特点

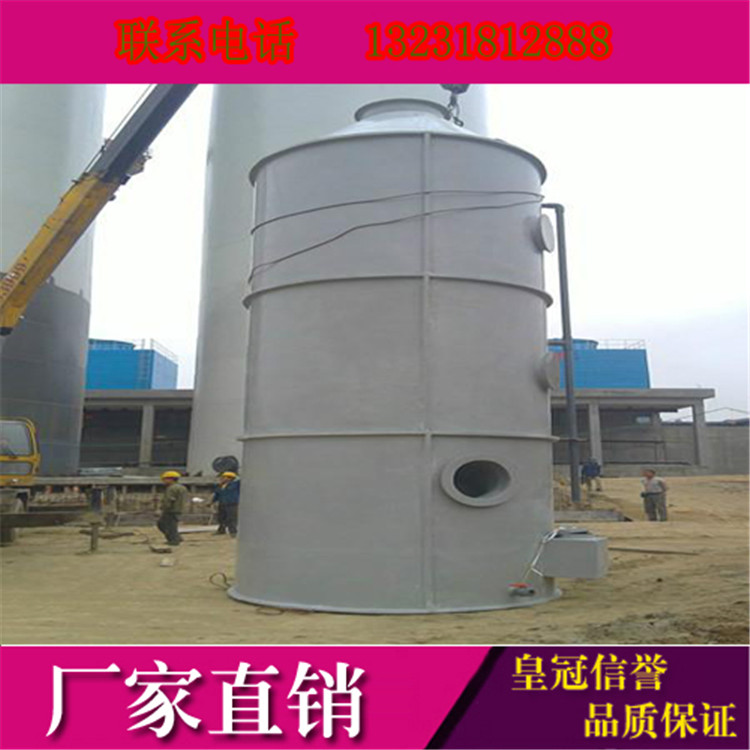

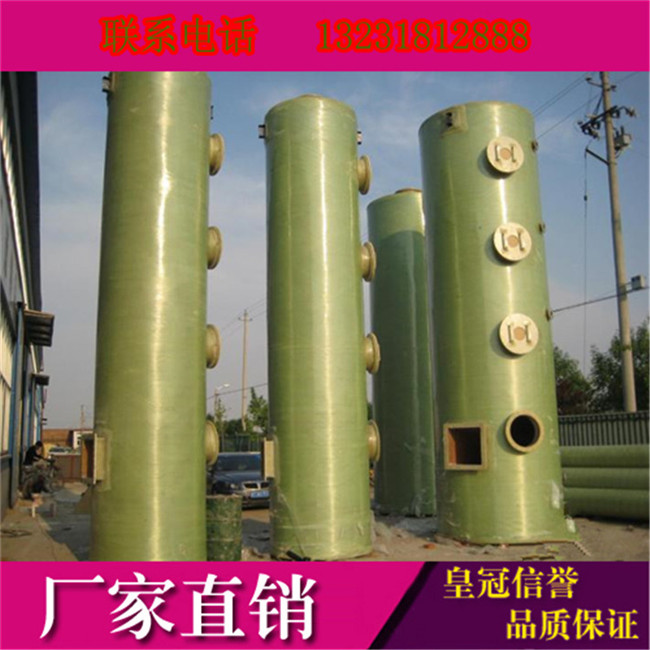

本净化塔塔体为玻璃钢整体缠绕的圆筒型塔体，无分段连接法兰。具体结构由压力室、贮液箱、填料、喷淋装置、除沫装置等组成。本净化塔的结构， (1)省去了一般净化塔的循环水泵系统；(2)采用废气直接进入水中的饱和接触，化学反应充分，净化效率高；(3}采用了比表面积大，孔隙率高、排列均匀的新型填料；(4}采用喷淋与鼓泡二种吸收工艺，吸收充分，净化效果好。
四、技术规格性能参数表
|
型号 |
BJS-4.5 |
BJS-7.5 |
BJS-10 |
BJS-20 |
BJS-30 |
BJS-40 |
BJS-50 |
|
|
处理风量(米3/时) |
4500 |
7500 |
10000 |
20000 |
30000 |
40000 |
50000 |
|
|
外径 |
1400 |
1610 |
1800 |
2130 |
2600 |
3200 |
3600 |
|
|
塔高H |
3560 |
4080 |
4350 |
4770 |
4770 |
5100 |
5400 |
|
|
选配风机 |
型号 |
BF4-72 4.5A |
BF4-72 5A |
BF4-72 6C |
BF4-72 8C |
BF4-72 8C |
BF4-72 10C |
BF4-72 12C |
|
电机功率(KW) |
7.5 |
15 |
15 |
22 |
30 |
37 |
55 |
|
|
净化塔阴力（毫米水柱） |
200~220 |
200~220 |
200~220 |
200~220 |
200~220 |
200~220 |
200~220 |
|
本塔可配备气体在线分析仪、PH控制计、差压变送器、液位控制计、电磁阀及控制柜等组成的控制系统，并设有故障报警，方便了操作管理与维护。
